Hissityypit
Hissityypit
Päivitetty: 01.11.2023
Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.

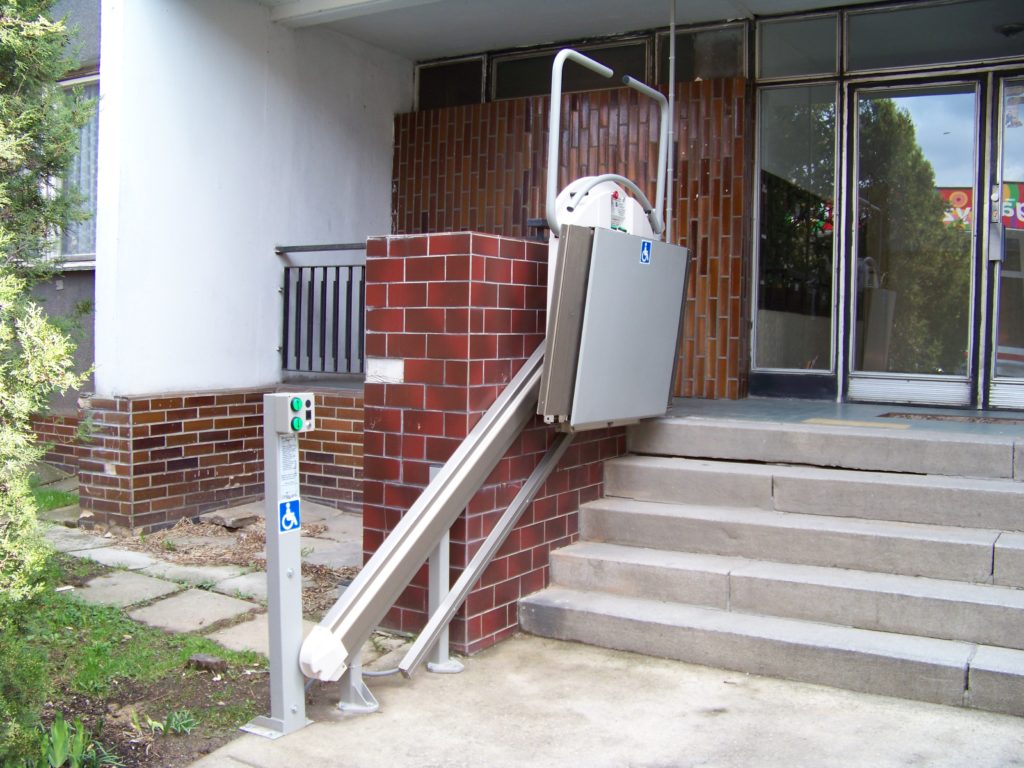

Kuva 1) Porrashissi, esimerkki
Kuvalähteet: Kuva 1. By ŠJů – Oma teos, CC BY-SA 3.0
1. YLEISTÄ
Jos muussa kuin asuinrakennuksessa oleva tasoero on yhtä suuri tai suurempi kuin kerroskorkeus, tasojen välillä on portaiden lisäksi oltava 1100 mm (ovisivu) x 1400 mm hissi A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
Jos muussa rakennuksessa kuin asuinrakennuksessa oleva tasoero on pienempi kuin rakennuksen kerroskorkeus, tasojen välillä on portaiden lisäksi oltava enintään 5% luiska, 1100 mm (ovisivu) x1400 mm hissi tai muu kiinteästi asennettu pyörätuolin ja pyörillä varustetun kävelytelineen käyttäjälle soveltuva henkilöiden nostoon tarkoitettu laite A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
Jos muun kuin asuinkerrostalon tasoero on alle 1000 mm tulee portaiden lisäksi olla luiska (min. leveys 900 mm, max kaltevuus 8% 500 mm + 2m tasanne + 500 mm 8%), hissi tai kiinteä pyörällisen apuvälineen henkilönostin A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
Asetuksen soveltamisen kuhunkin yksittäistapaukseen ratkaisee rakentamisen ohjauksesta ja valvonnasta vastaava kunnan rakennusvalvontaviranomainen. B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Rakennuksen hissien on oltava turvallisia, helppokäyttöisiä ja väljiä kaikille, myös liikunta-ja toimintaesteisille käyttäjille B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Hissit on opastettava ja valaistava hyvin ja niissä on oltava hyvin näkyvät tummuuskontrastit B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Rakennuksen kaikille tasoille on päästävä esteettömästi ensisijaisesti hissillä B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Hissien vähimmäismäärät ja -mitat määritellään kansallisissa määräyksissä B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Mikäli kansalliset määräykset eivät edellytä hissiä korkeissa rakennuksissa, on hissille tehtävä tilavaraus myöhempää asennusta varten leveys ≥1000, syvyys ≥1400 mm painorajoitus 650 kg B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Aseman esteettömällä reitillä tasoerot on yhdistettävä esteettömällä luiskalla tai esteettömällä hissillä B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Jos aseman esteettömän reitin tasonvaihto luiskalla lähimmälle matkustajalaiturille on yli 200 m, on laiturille asennettava hissi B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Laiturille on oltava esteetön luiska tai esteetön hissi B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Hissi tarvitaan asemalla, jos korkeusero on yli 1000 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Hissi ei ole uloskäytävä A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Metroaseman hissikuilun pohjalla on oltava jätevesiviemäriin liitetty lattiakaivo (hissin viemäröinti) B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
Hissin itsenäinen käyttö edellyttää ohjaavaa materiaalia hissin painikkeille, hyviä kontrasteja painikkeiden ja muiden pintojen välillä sekä näkövammaisille tuntoon ja ääneen perustuvaa hallintalaitteistoa. B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
2. HISSIKORIN MITAT
Henkilöhissin hissikorin vapaa mitta käsijohteiden sisäpuolelta
- leveys ≥1100 mm, syvyys ≥1400 mm A01, B110, B12, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä; B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- leveys on ≥1340 ja syvyys ≥1400 mm suositus pyörätuolin ja pyörillä varustetun kävelytelineen kääntymismahdollisuuden helpottamiseksi, vähimmäismitat B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
- leveys on ≥1500 ja syvyys ≥1500 mm suositus pyörätuolin ja pyörillä varustetun kävelytelineen kääntymismahdollisuuden helpottamiseksi B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- leveys ≥1400, syvyys ≥1400 mm, suositus kun hissin oviaukot ovat vierekkäisillä sivuilla B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
- leveys ≥1200 x ≥syvyys 2300, ovi 1100 mm, mitat paarien kuljettamiseen, sairaankuljetushissi, kapasiteetti 1275 kg B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
- leveys ≥1400 x syvyys ≥2400 x korkeus ≥2300, metroaseman läpikuljettava hissi B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
Kun hissin ovet ovat kahdella vierekkäisellä seinustalla tulee ovien olla (hissi 1600 mm x 1400 mm) ≥ 900 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Oviaukon leveys kapeammalla sivulla korityypissä, johon paarit sopivat (≥ 1200 x ≥ 2300 mm) ≥ 1100 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Jos uuden aseman tasonvaihdossa ei ole luiskaa on oltava hissi SFS_EN 81-70 tyyppi 2 leveys ≥1000, syvyys ≥1400 mm A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
Asemia uudistettaessa tai parannettaessa sallitaan tasonvaihdossa hissi SFS_EN 81-70 tyyppi 1 leveys ≥1000, syvyys ≥1250 mm A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
Jos asemia uudistettaessa esteetön reitti muodostuu käytössä olevista silloista, portaista ja alikuluista, hissit voivat olla vähimmäismitoitusta kapeampia A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
Yli 5 kerroksen rakennuksiin suositellaan 13 henkilön hissiä, nimelliskuorma 1000 kg B113, lähde: B113: RT 88-11279 Hissitilat (maksullinen)
Yli 9 kerroksen rakennuksiin vähintään kahta hissiä, joista vähintään toinen on 13 henkilön hissi B113, lähde: B113: RT 88-11279 Hissitilat (maksullinen)
3. PELASTUS- JA SAMMUTUSTÖISSÄ KÄYTETTÄVÄ HISSI (PALOMIES- JA EVAKUOINTIHISSI )
Rakennuksessa jossa on vähintään 16 kerrosta, on oltava vähintään yksi palomieshissi A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Hissiä on voitava käyttää pelastus- ja sammutustöissä sisäänkäyntitason yläpuolella, kun ylimmän kerroksen lattiapinnan taso ylittää 38 m sisäänkäynnin lattiatasosta A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Hissiä on voitava käyttää pelastus- ja sammutustöissä sisäänkäyntitason alapuolisissa tiloissa, kun kellarikerroksen lattian etäisyys ylittää 14 m rakennuksen sisäänkäyntitasosta ja kyseisen kellaritason poistumisalueen pinta-ala on yli 800 m2 A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Palomieshissiä koskevat kansalliset paloturvallisuusmääräykset B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Palomieshissikorin on sisämitoiltaan sovelluttava ajoneuvopaarien kuljetukseen A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Paarikuljetukseen soveltuva hissi mitoitetaan rakentamisajankohdalle tyypillisen paarimitoituksen mukaan (YMP min muistio) A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Palomieshissistä poistumistaso välitasanteelle tai rappuun, jos kerrostasojen väli on yli 7 m A32, lähde: A32: SFS-EN 81-70 Hissien turvallisuutta ja rakentamista koskevat turvallisuusohjeet. Henkilö- ja tavarahissejä koskevat erityisvatimukset. Osa 70: Hissien esteettömyys henkilöille mukaan lukien vammaiset henkilöt.
Palomieshissin on noudatettava standardia SFS-EN 81-72 A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Osastoidusta hissikuilusta on oltava mahdollisuus savunpoistoon ja korvaavan ilman virtaamiseen A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Kiinteistöjen, kuten asuinrakennusten, hotellien ja toimitilarakennusten, hankesuunnittelussa tulee huomioida liikkumis- ja toimimisesteisten evakuointi ja omatoiminen hätäpoistuminen. Evakuointihissi on yksi mahdollinen tapa tukea kaikkien itsenäistä evakuointia rakennuksesta. B128, lähde: B128: RT 103366 Palomies- ja evakuointihissit (maksullinen)
Esteetön hissi, joka mahdollistaa pääsyn huoneistoon normaalioloissa, voidaan varustaa evakuointiominaisuudella, jolloin hissiä voidaan käyttää tukemaan rakennuksesta poistumista myös evakuointitilanteessa. B128, lähde: B128: RT 103366 Palomies- ja evakuointihissit (maksullinen)
Paarikuljetuksen tilantarve
- Uudisrakentamisessa 600 mm * 2 600 mm B114, lähde: B114: RT 91-10498 Paarikuljetuksen tilantarve (maksullinen)
- Korjausrakentamisessa 600 mm * 2 400 mm B114, lähde: B114: RT 91-10498 Paarikuljetuksen tilantarve (maksullinen)
Palomieshissin korin vapaa sisämitta asuin- ja liiketaloissa vähintään 1 100 mm * 2 100 mm B128, lähde: B128: RT 103366 Palomies- ja evakuointihissit (maksullinen)
Pelastuslaitoksen sisääntulokerroksen oven lähellä ja hissikorin välillä on oltava kaksisuuntainen puheyhteys standardin SFS-EN 81-72 mukaan. Käytännössä pelastuslaitoksen sisääntulokerroksen oven lähelle sijoitetaan puheyhteyslaite. B128, lähde: B128: RT 103366 Palomies- ja evakuointihissit (maksullinen)
Kulkureitit palomieshissin luo opastetaan karttaopasteilla ja tarvittaessa kulkureittien varrelle sijoitettavilla muilla opasteilla. B128, lähde: B128: RT 103366 Palomies- ja evakuointihissit (maksullinen)
4. KEVYTHISSI/ PYSTYHISSI
Kevythissillä tarkoitetaan pystyhissiä, joka on tarkoitettu henkilöiden kuljettamiseen B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kevythissi liikkuu rakennuksen kerrostasojen välillä enintään 0,15 m/s nopeudella B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pystyhissin on oltava käytettävissä itsenäisesti B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pystyhissi voidaan asentaa lattiapinnan päälle eikä tarvitse kuilua, kun nousukorkeus on ≤ 500 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ylätasanteella kuilun korkeus on vähintään 1100 mm. Yli 3 m:n tasoerolla kuilun korkeuden on oltava vähintään 2000 mm. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pystyhissiä varten tarvittavan tilan vapaa leveys on 1200…1500 mm ja pituus 1600…2000 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pohjakerroksessa tarvitaan lisäksi 50…120 mm:n lattiasyvennys, jotta siirtyminen hissiin on esteetöntä. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Vapaa korkeus pystyhissin ollessa ylimmällä pysähdystasolla ≥ 2000 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pystyhissin tilavarauksen lisäksi tarvitaan pituussuunnassa vapaa pyörähdysympyrä hissin tulevien oviaukkojen edessä vähintään Ø 1500 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pystyhissin suositeltava nimelliskuorma, jotta hissi kestää raskaammankin sähköpyörätuolin painon ≥ 300 kg B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pystyhissin kuormatason koko kun kulkuaukko tai -aukot ovat lyhyellä seinällä leveys ≥ 1100 mm, syvyys ≥ 1400 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pystyhissi sopii sekä sisä- että ulkotiloihin B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ulkotiloihin hissi sijoitetaan mahdollisimman suojaisaan tilaan, mielellään katokseen. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pystyhissin koko, kun kulkuaukot ovat viereisillä seinillä leveys ≥ 1400 mm, syvyys ≥ 1400 mm B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
5. PORRASHISSI
Käytetään korjausrakentamisessa yksittäisten tilojen saavuttamiseen, jos pystyhissin asentaminen ei ole mahdollista (B03 B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Hissin vaatima vapaa leveys portaassa ≥ 1000-1300 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Vapaa korkeus tason keskeltä kattoon
- vähintään 1400 mm, suositus yli 2000 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- ≥ 2200 mm B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Alatasolla hissi tarvitsee vapaan tilan, jonka pituus on 1700 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Lisäksi tarvitaan tila pyörätuolilla kääntymiseen tai hissille siirtymiseen B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ylätasanteella tarvitaan halkaisijaltaan 1500 mm vapaa tila hissistä siirtymiseen B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Suositeltava nimelliskuorma vähintään 300 kg B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Käytetään vain väliaikaisratkaisuna B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Porrashissin tason leveys ≥ 900 mm, syvyys ≥ 1400 mm B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Lähteet
- A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
- A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
- A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
- A32: SFS-EN 81-70 Hissien turvallisuutta ja rakentamista koskevat turvallisuusohjeet. Henkilö- ja tavarahissejä koskevat erityisvatimukset. Osa 70: Hissien esteettömyys henkilöille mukaan lukien vammaiset henkilöt.
- B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
- B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
- B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
- B17: HKL Metroasemien suunnitteluohje (2018)
- B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
- B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
- B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- B113: RT 88-11279 Hissitilat (maksullinen)
- B114: RT 91-10498 Paarikuljetuksen tilantarve (maksullinen)
- B128: RT 103366 Palomies- ja evakuointihissit (maksullinen)
