Luiska ulkotilassa

Päivitetty: 01.2.2025

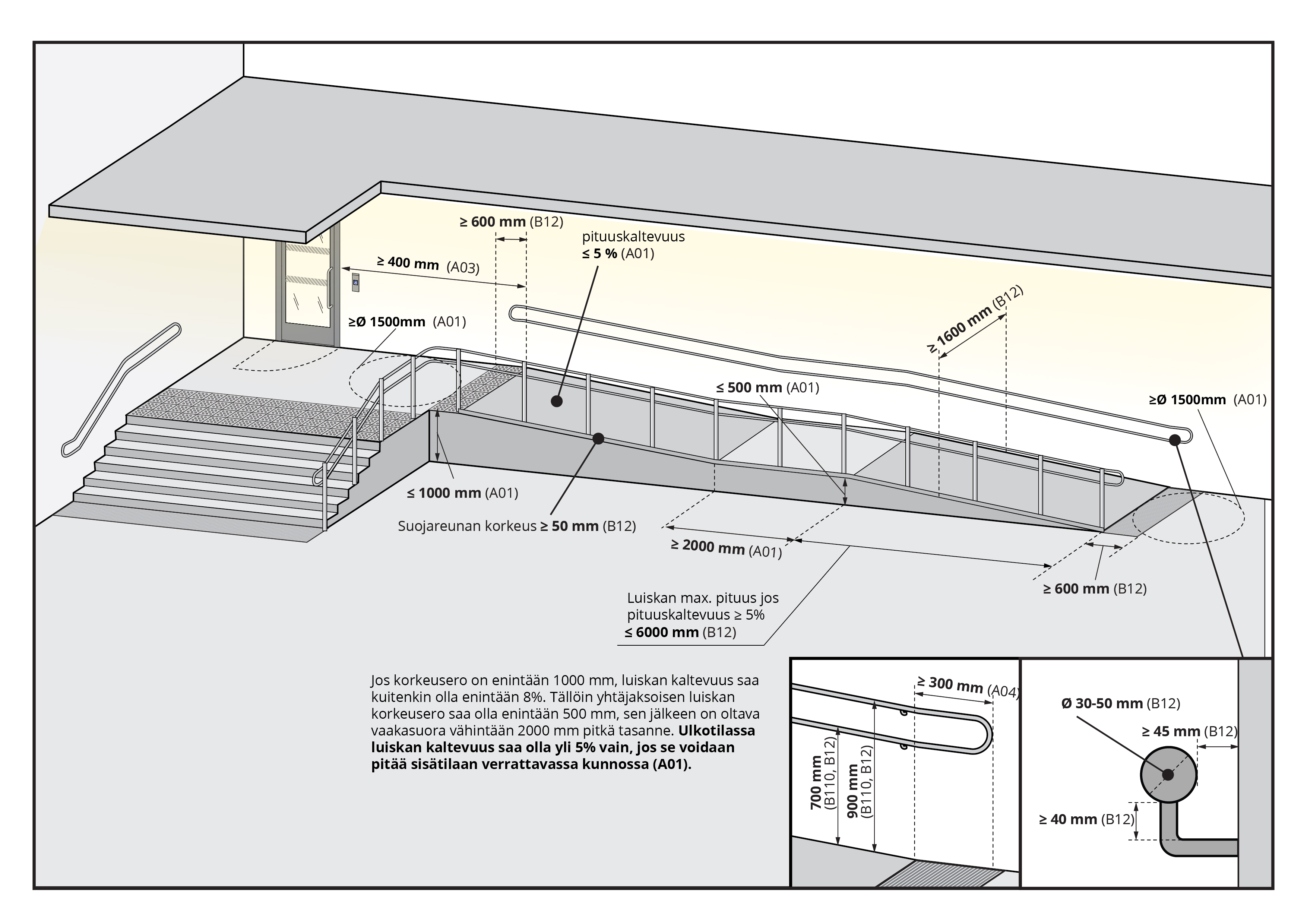

Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.

Sisällys

• 1. YLEISTÄ
• 2. LUISKAN MITOITUS
• 3. YLÄ- JA ALATASANNE
• 4. VÄLITASANNE
• 5. PINNAT
• 6. KÄSIJOHTEEN OMINAISUUDET
• 7. VAROITUSALUEET

1. YLEISTÄ

Jos tontilla rakennuspaikan rajalta, tilasta tai rakennusta palvelevalta alueelta rakennukseen johtavalla maavaraisella kulkuväylällä on porras, on sen yhteydessä oltava myös luiska tai kiinteästi asennettu pyörätuolin tai pyörillä varustetun kävelytelineen käyttäjälle soveltuva henkilöiden nostoon tarkoitettu laite. A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Luiska on liikkumis- ja toimimisesteisille tarkoitettu portaan korvaava kulkuyhteys tasojen välillä osana kulkuväylää B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

Luiska on toimiva vaihtoehto vain alle metrin korkeuseroissa B110, B85, lähde: B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Yli metrin korkeuseroilla käytetään hissiä tai nostinta luiskan sijaan. B15, lähde: B15: Jalankulun suunnittelu, 34/2022

Portaan välittömässä läheisyydessä on oltava luiska tai hissi A10, B12, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä; B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Jos luiska kasvattaa esteettömän reitin pituutta lähimmälle laiturille yli 200:lla metrillä, laiturille on asennettava hissi B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Luiskan yhteydessä tulee aina olla myös helppokulkuiset portaat B110, B15, lähde: B15: Jalankulun suunnittelu, 34/2022; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

2. LUISKAN MITOITUS

Luiskan on oltava helposti havaittava ja suora A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Luiskan tulee olla suoravartinen (kääntyy ainoastaan tasanteiden kohdalla) B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

Luiskan leveys

• ≥ 900 mm A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
• ≥ 900 mm, (suositus ≥ 1200 mm) B110, B15, lähde: B15: Jalankulun suunnittelu, 34/2022; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• ≥ 1200 mm mitattuna lattian tasosta A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
• ≥ 1600 mm (suositus ≥ 2500 mm) B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• ≥ 900 mm, jos luiskan pituu on ≤ 6000 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• ≥ 1800 mm, jos luiskan toiseen päähän ei ole näköyhteyttä, suositus B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• 1800 mm suositus, ≥ 900 mm minimi B85, lähde: B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille
• ≥ 2300 mm, kun on koneellinen kunnossapito B15, lähde: B15: Jalankulun suunnittelu, 34/2022

Jos 900 mm leveä luiska kääntyy 90 astetta, tasanteelle tehdään väljennys 1500 mm x 1500 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Esteetön reitti ei voi kulkea yksikaistaista (900 mm leveä) luiskaa pitkin B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Kahden pyörätuolin kohdatessa leveystarve ≥ 1800 mm B15, lähde: B15: Jalankulun suunnittelu, 34/2022

Luiskan on oltava kaltevuudeltaan maltillinen. Jyrkät luiskat sallitaan vain lyhyillä matkoilla. A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä

Luiskan kaltevuus saa olla enintään 5 % A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Jos korkeusero on enintään 1000 mm, luiskan kaltevuus saa kuitenkin olla enintään 8%. Tällöin yhtäjaksoisen luiskan korkeusero saa olla enintään 500 mm, sen jälkeen on oltava vaakasuora vähintään 2000 mm pitkä tasanne. Ulkotilassa luiskan kaltevuus saa olla yli 5% vain, jos se voidaan pitää sisätilaan verrattavassa kunnossa. A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Ulkotilassa yli 5 %:n luiska voidaan pitää sisätilaan verrattavassa kunnossa esimerkiksi, kun se on katettu tai sulana pidetty B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

Luiskan pituus ilman välitasanteita, kun pituuskaltevuus on korkeintaan 8 % ≤ 6000 mm B12, B15, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B15: Jalankulun suunnittelu, 34/2022

Luiskan sivukaltevuus ≤ 2 % B110, B12, B15, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B15: Jalankulun suunnittelu, 34/2022; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Luiskan reunassa on oltava suojareuna, jos luiska ei rajaudu kiinteään rakenteeseen ≥ 50 mm A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Avokaiteen alapiena voi toimia suojareunana korkeudella ≥ 50 mm B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

Luiskan pituus, kun pituuskaltevuus on korkeintaan 5 % ≤ 9600 mm B100, B111, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)

Luiskan tulisi näkyä kokonaan alku- ja loppupäästä B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

3. YLÄ- JA ALATASANNE

Luiskan ylä- ja alapäässä on oltava vähintään 1500 mm pitkä vaakasuora tasanne. A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Luiska lähtee tasanteesta ilman tasoeroa B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

4. VÄLITASANNE

Jos luiskan pituus yli 6000 mm ja kaltevuus ≥ 5%, on välitasanteen pituus

• ≥ 2000 mm B12, B15, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B15: Jalankulun suunnittelu, 34/2022

Tasanteen mitoitus 900 mm leveän luiskan kääntyessä 90°

• 1150 mm x 1150 mm B15, lähde: B15: Jalankulun suunnittelu, 34/2022
• 1450 mm x 1450 mm (vapaa tila 1150×1150 mm) B111, lähde: B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)
• 1500 mm x 1500 mm B124, B85, lähde: B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille; B124: RT-103027 Portaat ja luiskat (maksullinen)

Välitasanteen pituuskaltevuus ulkona ≤ 2 % B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Välitasanteen sivukaltevuus ulkona ≤ 2 % B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

5. PINNAT

Tasoerot on osoitettava selvästi valaistuksen ja pintojen tummuuseron tai huomiomerkintöjen avulla A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Luiskan kulkupinnan on oltava

• tasainen, kova ja luistamaton A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
• helposti havaittava B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
• heijastamaton B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Pinnan tasaisuudessa, mukaan lukien laudoituksen raot ja laattojen saumat ei ole yli 5 mm poikkeamia B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Metalliverkkopintaisen luiskan rakojen koko ≤ 5 mm x ≤ 30 mm B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

6. KÄSIJOHTEEN OMINAISUUDET

Luiskassa on oltava käsijohde koko pituudella ja molemmilla puolilla syöksyä A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Käsijohteet suositellaan asennettavaksi luiskaan, kun sen pituuskaltevuus ylittää 2,5% B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohteet on asennettava, jos luiskan kaltevuus on 5 % tai enemmän B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohde luiskan molemmilla puolilla A03, A10, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta; A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä

Käsijohteesta on saatava tukeva ote A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Johteen on jatkuttava yhtenäisenä välitasanteella A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Käsijohteen on jatkuttava syöksyn alkamis- ja loppumiskohdan ohi ≥ 300 mm A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Käsijohteen korkeus/korkeudet

• Kahdella korkeudella A03, A10, B12, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta; A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä; B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• 700 ja 900 mm B110, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• 700 ja 900 mm erikoistasolla B15, lähde: B15: Jalankulun suunnittelu, 34/2022
• yhdellä korkeudella, perustaso ja vähäliikenteinen paikka B15, lähde: B15: Jalankulun suunnittelu, 34/2022
• (suositus 700 ja 900 mm) 850-1000 mm, 600-750 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohteen päät taivutettu niin, ettei siihen voi takertua B12, B100, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Leveässä (> 2,4 m) luiskassa on myös keskijohde 2400 mm välein B15, B100, B85, lähde: B15: Jalankulun suunnittelu, 34/2022; B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille; B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Käsijohde asennetaan kaikkiin portaisiin ja luiskiin, myös silloin, kun tasoero on vain yhden askelman korkuinen B123, lähde: B123: RT 88-11019 Kaiteet ja käsijohteet (maksullinen) helmikuu 2023, Rakennustieto, RT-kortti

Käsijohde erottuu tummuuskontrastina taustastaan B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

6.1 KÄSIJOHDEPROFIILIN OMINAISUUDET

Pyöreän käsijohteen halkaisija

• Ø 25-40 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• Ø 30-50 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• Ø 30-40 mm B15, lähde: B15: Jalankulun suunnittelu, 34/2022

Alemman käsijohteen halkaisija Ø 25 mm sopii myös lapsille B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Käsijohde on kiinnitetty alhaalta, ero rakenteesta ≥ 40 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohteen etäisyys seinästä

• noin 50 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• ≥ 45 mm B12, B15, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B15: Jalankulun suunnittelu, 34/2022
• 35-45 mm B123, B124, lähde: B123: RT 88-11019 Kaiteet ja käsijohteet (maksullinen) helmikuu 2023, Rakennustieto, RT-kortti; B124: RT-103027 Portaat ja luiskat (maksullinen)

Käsijohteen pinta on sileä eikä sen kiinnikkeet tai etäisyys seinästä estä käden liu´uttamista B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohteen pinnan ei tule sisältää nikkeliä, kumia, keinokumia B30, lähde: B30: Lämmitetty betoniporras 31549

Pistekirjoitusopasteet asennetaan molemmilla puolilla olevien käsijohteiden takapintoihin molempiin päihin vähintään ylempään käsijohteeseen. Suositeltavaa on asentaa pistekirjoitusopaste sekä ylempään että alempaan johteeseen. (Ks. Tarkemmat tiedot kortista Koho-opasteet) B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohde on muodoltaan pyöreä tai pyöristetty suorakaide B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

7. VAROITUSALUEET

Kulkureitillä olevat luiskat, askelmat, kynnykset ja tasoerot on osoitettava selvästi pintojen tummuuserojen tai huomiomerkinnän avulla. A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Luiskan alkamis- ja päättymiskohdassa varoitusalue syvyys 600 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Varoitusalueen syvyys, jos luiska on suoraan kulkuväylän jatkeena 1200 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Varoitusalueen on erotuttava muista tuntoon perustuvista ohjaavista reiteistä ja poluista B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Tuntoon perustuvana varoitusalueena voi toimia luistamaton ritilä, jota voi hyödyntää myös kuivatuksessa B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Lähteet

• A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
• A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
• A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
• B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
• B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• B15: Jalankulun suunnittelu, 34/2022
• B30: Lämmitetty betoniporras 31549
• B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille
• B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
• B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)
• B123: RT 88-11019 Kaiteet ja käsijohteet (maksullinen) helmikuu 2023, Rakennustieto, RT-kortti
• B124: RT-103027 Portaat ja luiskat (maksullinen)
