Koho-opasteet
Koho-opasteet
Päivitetty: 01.2.2025
Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.
Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.
Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.
Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.
1. YLEISTÄ
YK:n vammaisten henkilöiden oikeuksia koskevassa yleissopimuksessa edellytetään, että yleisölle avoimien tilojen opastekstit tuotetaan pistekirjoituksella sekä helposti luettavissa ja ymmärrettävässä muodossa. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohokartat ovat lievästi kolmiulotteisia, käsin tunnusteltavia kuvauksia kartoista ja pohjapiirroksista. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohokartat sisältävät usein sekä tunto- että näköaistin avulla saatavaa tietoa. Ne palvelevat erityisesti näkövammaisia henkilöitä. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohokartta on pelkistetty kartta tärkeimmistä reiteistä ja kohteista alueella. Kartta suunnitellaan aina tapauskohtaisesti. B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Tavalliseen karttaan verrattuna kohokarttaan mahtuu vähemmän informaatiota, joten se on oltava hyvin pelkistetty tai vastaavasti runsas tietosisältö on eroteltava useaan erilliseen karttaan, joita tutkitaan yksi kerrallaan. B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
2. KOHOKARTAN KOKO JA SIJOITTAMINEN
Rakennusta kuvaava kohokartta sijoitetaan katettuna sisäänkäynnin yhteyteen. B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Kartta sijoitetaan kulkureitin alkuun rauhalliseen paikkaan. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Koho- ja pistekirjoitusta sisältävät kyltit sijoitetaan siten, että niitä on helppo tunnustella. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohokartalle voidaan opastaa ohjaavalla koholistalla tai äänimajakalla B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kartta esitetään kulkusuuntaan nähden oikein päin B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Kohokartan paikallistamista helpottaisi äänimajakka ja/tai taustasta kontrastiltaan erottuva pystytolppa, johon opaskoiran voi opastaa B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto

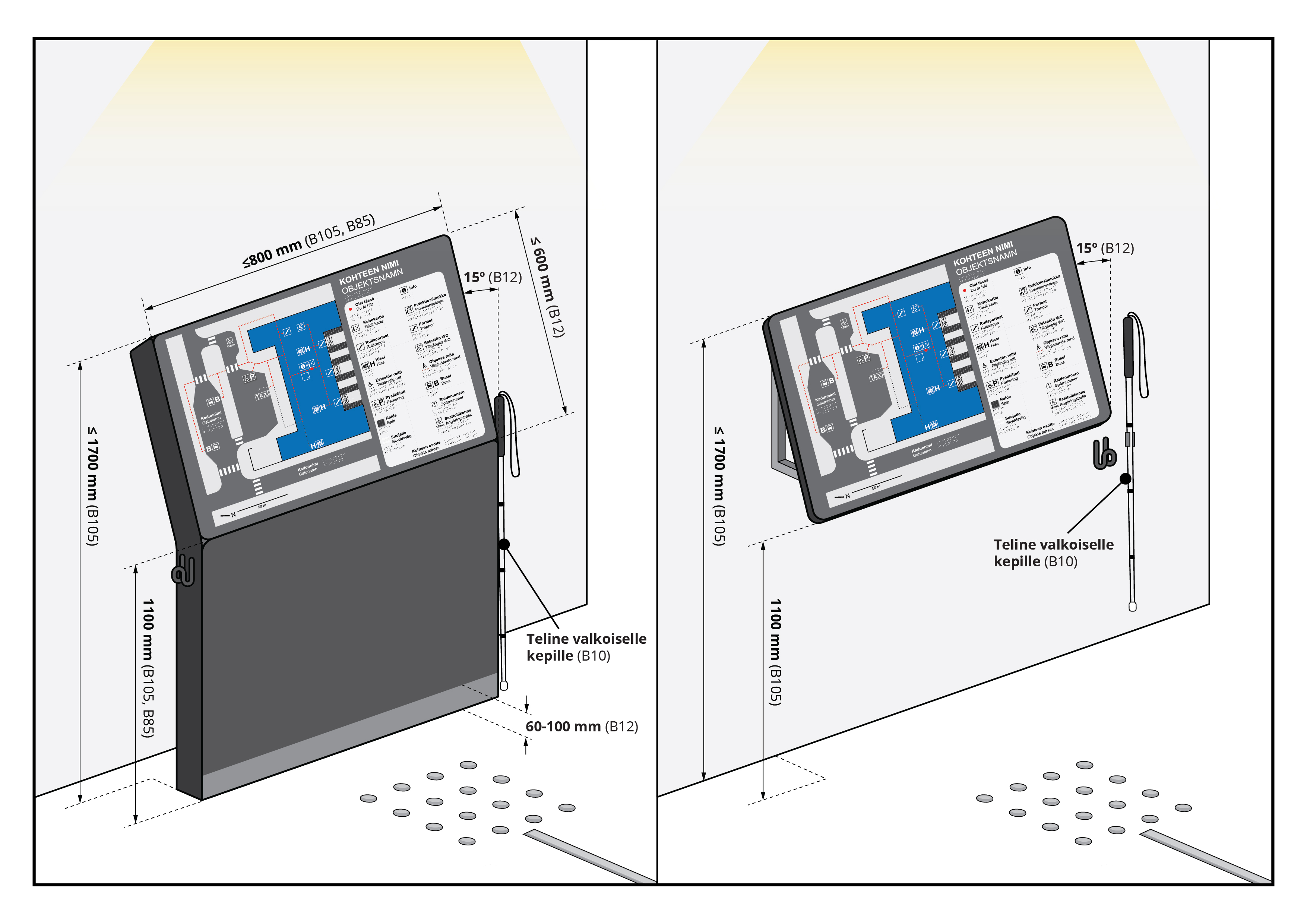

Kohokartan korkeus ≤ 600 mm B12, B85, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille
Kohokartan leveys ≤ 800 mm B85, B105, lähde: B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille; B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Kohokartan paras lukukorkeus 1200-1600 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Seinällä olevan kohokartan paras lukukorkeus 1400 mm (keskikohdan korkeus maasta tai lattiasta) B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
- Kohokartan alareunan asennuskorkeus 1100 mm B85, lähde: B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille
- Kohokartan alareunan asennuskorkeus ≥ 1100 mm B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
- Kohokartan yläreunan korkeus ≤ 1700 mm B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Lattiaan tai maahan kiinnitettävissä opastaulussa on oltava valkoisella kepillä tunnistettava alaosa (alapiena) korkeudella 60-100 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Kohokartan kulma sekä seinäkiinnityksessä että omassa telineessä (pystysuorasta luettuna) 15° B110, B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohokartta voidaan asentaa 30-45° kulmaan pulpettimaisesti siten, että sitä pääsee tarkastelemaan myös pyörätuolista B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohokartan lähelle keppiteline valkoiselle kepille, jotta voi lukea molemmin käsin B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Ulkotiloissa likaantumisen välttämiseksi kohokartta asennetaan pystyasentoon B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ulko-olosuhteissa karttojen tulee kestää lämpötilojen vaihteluita ja ilkivaltaa B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohokartat sijoitetaan mieluiten sisätiloihin ja ulkona katoksen alle B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Kaikkia käyttäjiä palveleva kohokartta on sijoitettu niin, että ylettyvät lukemaan myös lapset ja pyörätuolia käyttävät henkilöt B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Kiinnityslaitteiden ja telineiden materiaalien ja rakenteiden tulee olla sellaisia, etteivät ne aiheuta vaaraa B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Kiinnityslaitteiden (esim. ruuvit) tulee olla sellaisia, ettei niitä voi sekoittaa kartan kohomerkintöihin B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
3. KOHOKARTAN PAIKKA ASEMILLA
Asemalaiturille johtavan esteettömän reitin varrella ja laiturilla on näkövammaisia opastettava tarpeellisilla tiedoilla pistekirjoituksella, kohokirjaimilla tai -numeroilla B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Uuden aseman esteettömän reitin varrelle on sijoitettava vähintään yksi kohokartta B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Kohokartta sijoitetaan keskeiselle paikalle, josta on yhteydet kaikille asema-alueen laitureille B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Aseman koho-kartta suositellaan varustettavan äänimajakalla sijainnin paikallistamiseksi B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

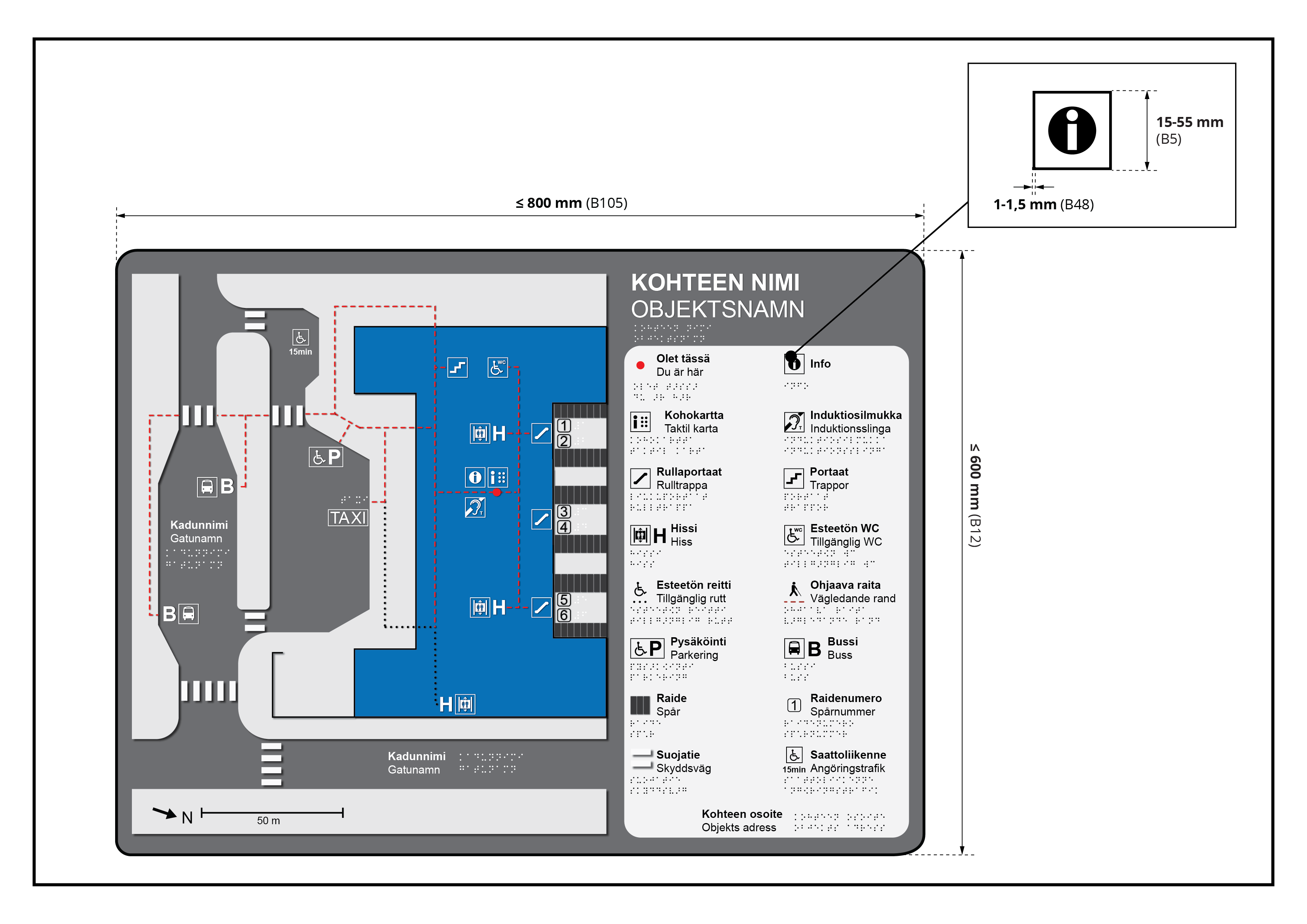

4. KOHOKARTAN SISÄLTÖ JA SEN ESITYSTAPA
Kohokartassa on esitettävä asema-alueen esteettömät reitit ja niiden yhdistämät palvelut ja toiminnot, tasonvaihdot, paikannimet ja ilmansuunta B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Kohokarttaan, joka palvelee pelkästään sormien tuntoaistilla lukien sokeita, tulee lisätä kohokuvioiden selitykseksi pistekirjoitusta ja/tai ääniselostus. Sanakartta tukee kohokarttaa. B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Kohokartta sopii kaikille, kun siinä on hyvät tummuus- ja värikontrastit sekä selkeät tekstit B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Aseman kohokartassa tiedot esitetään vähintään kahdella kielellä (suomi, ruotsi). Pistekirjoitus on esitettävä vähintään suomen kielellä B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Kartta-avain selkeästi erillään muusta kartasta B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Olet tässä -symbolin on erotuttava selkeästi kartan pinnasta ja muista merkinnöistä B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Kohokarttaan merkitään kohteen nimi, osoite, alueen rakennukset, esteettömät sisäänkäynnit, keskeiset toiminnot, esteettömät kulkureitit, ”olet tässä”-piste B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Kartta-avaimeen sijoitetaan kaikki kartan ulkopuolinen informaatio, myös symboliselitykset B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Kohokartan pinnan tulee olla sileä B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Kohoviivojen reunat tulee pyöristää B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Kohokartassa tulee olla näkevien tekstinä esim. kartta-avaimen selitteet, jotta esim. mukana oleva opas voi lukea ne. Näkeville tarkoitettujen tekstien ei tarvitse olla koholla. B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Näkeville tarkoitetun tekstin ja pistekirjoitustekstin sisällön tulee olla aina sama B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Jotta ympäristö hahmottuu, kuvataan kartassa myös lähiympäristöä ja tärkeimpiä maamerkkejä B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Kartassa tulee olla pohjoisnuoli ja mittajana B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Kartta-avaimen symbolien tulee olla muodoltaan ja kooltaan samoja kuin kartassa (C31 B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Kohokartassa tulee olla selkeät symbolit, toisistaan erottuvat viivat ja kuvioiden välillä riittävästi tilaa tuntoaistilla tunnistamista varten B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Kohokartassa kuviot, viivat, eri muotoiset alueet ja rakennukset ilmaistaan kohoviivoin, kohomuodoin tai kohosymbolein B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Yhdessä kartassa ei saa olla liikaa värejä. Neljästä viiteen on maksimi. B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Olet tässä -symboli merkitään karttapohjasta erottuvalla tehostevärillä ja puolipyöreällä kohonastalla B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Kulkureitti esitetään kohoviivalla leveys 1-3 mm / korkeus 1 mm B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Katko- tai pisteviiva on voitava tunnistaa jatkuvana viivana B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Kartassa ja kartta-avaimessa samankokoiset numerot ja kirjaimet B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Pistekirjoitustekstin on oltava lähellä symbolia, jotta niiden ymmärretään kuuluvan yhteen B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Kohokartan pinnan tulee olla matta tai puolimatta, se ei saa kiiltää tai olla liukas B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Sisätilan kohokarttoja valmistetaan kollaasina eri materiaaleja yhdistellen, kuohupaperista tai Theroform-menetelmällä, jossa materiaalina on muovi. B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Ulkokäyttöön soveltuvien kohokarttojen materiaalien tulee tuntua miellyttäviltä ja kestävä vaihtelevia sääolosuhteita. B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Ulkokäyttöön soveltuvien kohokarttojen materiaalien ja valmistustekniikan tulee soveltua sarjatuotantoon (mm. opasteiden uusiminen). B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
5. SEINÄPINTOJEN MUUT KOHO-OPASTEET (TILAOPASTEET)

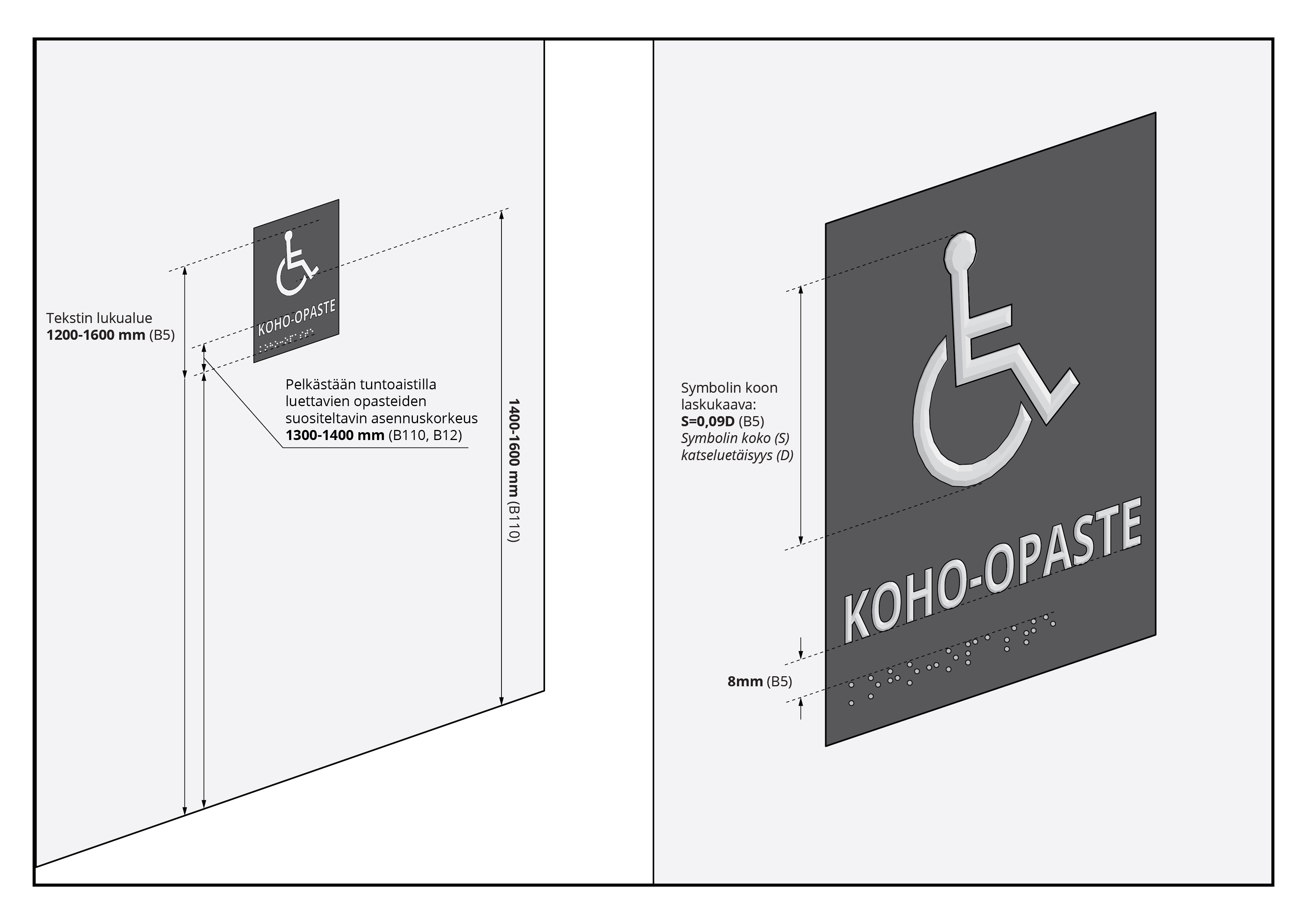

Tilaopaste sijoitetaan seinään oven avautumispuolelle 1400-1600 mm korkeudelle. Tila nimi ja numero toteutetaan kohomerkintänä. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Lyhyissä teksteissä ja esim. huoneen numeroissa on hyvä käyttää kohokirjaimia. Tällöin ei valttämättä tarvita erillistä pistekirjoitusopastetta. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Opasteen suuntaa osoittavien ja ovisymbolien tulee olla kosketeltavissa varustettuna kohokirjaimin ja pistekirjoituksella B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Pelkästään tuntoaistilla luettavien opasteiden suositeltavin asennuskorkeus 1300-1400 mm B110, B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Opasteen tekstin lukualueen korkeus maasta tai lattiasta 1200-1600 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Koho-opasteen pistekirjoitusteksti sijoitetaan 8 mm kohotekstirivin alapuolelle, ja kohdennetaan tekstin kohdalle vasempaan reunaan B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Kerrosopaste sijoitetaan kerrostasanteelle hissin läheisyyteen sekä hissiin. Kerrosopasteesta ilmenevät eri kerrosten päätoiminnot. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Hissin kutsupainikkeiden yhteyteen on asennettava tuntoon perustuvat opasteet tai pistekirjoitusopasteet B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Hissin kutsupainikkeen yläpuolelle sijoitetaan tarvittaessa pistekirjoituksella toteutettu kerrosopaste B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Asemalla pistekirjoituksella on opastettava vähintään laiturin numero ja suuntatieto B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
WC-tila merkitään liikkumisesteisen tunnuksella eli kansainvälisellä pyörätuolitunnuksella, jossa on selkeä tummuuskontrasti ja joka on myös tuntoaistilla havaittava. B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
WC-tilojen kätisyys eli kummalla puolella wc-istuinta on pyörätuolille tarkoitettu vapaa tila, on hyvä esittää opasteessa. B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Näkyvässä opastuksessa käytettävien kirjasimien, symbolien ja kuvasymbolien on erotuttava värikontrastiltaan taustasta A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
Jos opasteessa on nuolimerkintöjä, on samat nuolet oltava myös pistekirjoituksessa B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Pistekirjoituksen sijoitusopaste sijoitetaan koho-opasteen vasempaan marginaaliin ylimmän pistekirjoitusrivin kohdalle B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Pistekirjoitusta ei tulisi käyttää painikkeissa B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Pistekirjoitus voidaan laittaa painikkeeseen, jos painiketta ei pysty paikantamaan kosketuksella, painikkeen ympärillä ei ole tilaa pistekirjoitukselle ja pistekirjoituksen lukeminen ei aiheuta tarkoituksetonta painikkeen käyttöä B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Kohosymbolien on oltava yleisesti tunnettuja, konkreettisia ja helppotajuisia B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Tekstin/symbolin ja taustan välillä tulee olla tummuuskontrasti B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Opasteen pinnan tulee olla himmeä ja häikäisemätön B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Helppolukuinen kirjasintyyppi B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Samassa opasteessa toisiinsa liittyvät symbolit sijoitetaan samaan kehykseen B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
6. KOHO-OPASTEET KÄSIJOHTEISSA
Asemalaiturille johtavien portaiden ja luiskien käsijohteissa pistekirjoitustieto esitetään ylemmän käsijohteen takapinnalla tai viereisellä seinäpinnalla B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Asemalla käsijohteen pistekirjoituksella on opastettava vähintään laiturin numero ja suuntatieto B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Käsijohdeopasteessa oleva nuoli ilmaisee kulkusuunnan B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Käsijohdeopasteiden kohokirjaimilla tietoa välitettäisiin myös pistekirjoitusta osaamattomille käyttäjille B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Jos portaiden edessä taktiili huomiolaatta, pistekirjoitus pyritään sijoittamaan käsijohteen päähän niin, että se toimii laatan jatkeena. B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Pistekirjoituksellisessa käsijohteessa tulee olla vähintään 300 mm jatke portaikon syöksyn alkamis- ja loppumiskohdan yli, jotta pistekirjoituksen lukeminen on turvallista B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Jos oven molemmilla puolilla on käsijohde, käsijohteen pistekirjoitus sijoitetaan oven aukeamispuolelle. B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Jos pistekirjiotus on asennettu kaiteen taakse seinän puolelle, asennetaan se ylösalaisin B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys

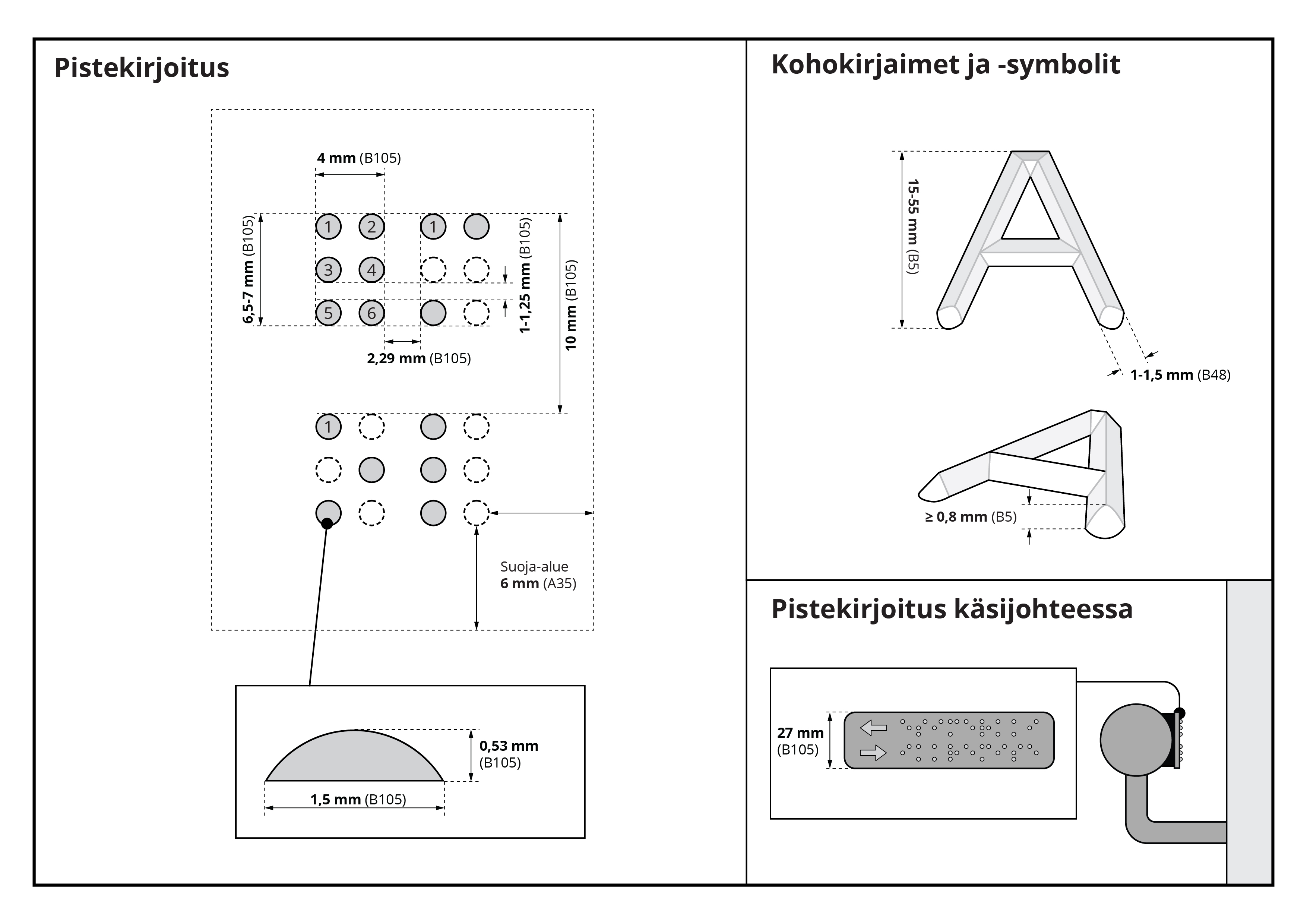

7. BRAILLE, PISTEKIRJOITUKSEN OMINAISUUDET JA MITAT
Pistekirjoituksessa ei käytetä lyhenteitä B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Kun pistekirjoitusta koskeva tieto muuttuu, tulee pistekirjoitus korjata välittömästi B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Pistekirjoitukseen käytetyn materiaalin tulee olla kestävää, vioittumatta normaalissa käytössä ja säilyttää hyvä taktiilinen luettavuus B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Pistekirjoitukseen käytetty materiaali ei saa olla liian altis lämmölle, kosteudelle, nesteelle tai muille ilmaston tekijöille B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Pistekirjoitukseen käytetyn materiaalin pinta tai reuna ei saa vahingoittaa lukijaa B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Painettu teksti ja pistekirjoitus eivät saa häiritä toistensa luettavuutta B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Pistekirjoitus tulee sijoittaa kosketukselle turvalliseen paikkaan B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Pistekirjoituksen ympärillä suoja-alue
- 6 mm B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
- 7 mm B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Pistekirjoituspisteen kohotettu korkeus
- 0,3-0,7 mm B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
Pistekirjoituspisteen halkaisija
- Ø 1-1,7 mm B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
- Ø 1,5 mm Suomessa B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Pisteiden välinen tila pistekirjoituksessa (maasta riippuen)
- horisontaalisesti 2-2,8 mm / vertikaalisesti 2,2-2,8 mm (pisteen origosta) B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
- horisontaalisesti 1,25 mm, vertikaalisesti 1,0 mm Suomessa B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Merkkien (kirjainten) välinen tila pistekirjoituksessa (maasta riippuen)
- 1-pisteestä 1-pisteeseen 5,1-6,8 mm (pisteen origosta) B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
- 2,29 mm Suomessa B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Rivien välinen tila pistekirjoituksessa (maasta riippuen)
- 1-pisteestä 1-pisteeseen 10,0-15,0 mm (pisteen origosta) B6, lähde: B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
- 10 mm Suomessa B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Yhden pistekirjoitusmerkin koko Suomessa B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
- leveys 4 mm
- korkeus 7 mm
Jos opasteissa käytetään pistekirjoitusta, siinä tulee olla sama informaatio kuin painetussa tekstissä B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Pistekylteissä käytetään aina standardinmukaista pistekirjoitusta, sitä ei suurenneta B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
8. KOHOKIRJOITUS
Kohokirjoituksessa käytetään lyhyitä, yksinkertaisia sanoja B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohokirjaimet kirjoitetaan aina isoilla kirjaimilla eli VERSAALILLA B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohotekstin profiili ylöspäin käännetty, pyöristettyreunainen V B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Kohotekstin kohouma pinnasta
- ≥ 0,8 mm, suositus 1,0-1,5 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
- ≥ 1 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Sormin tunnusteltavan kohotekstin kirjasinkoko
- 15 mm-55 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
- 15-25 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- 25-40 mm B85, lähde: B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille
- 15-40 mm B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
Suositeltavat ns. päätteettömät kirjasintyypit kuten Arial tai Helvetica Medium B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kirjaimet eivät saa sotkeutua tunnusteltaessa toisiinsa, riittävän iso välistys B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kohokirjaimen ja symbolin viivanpaksuus 1-1,5 mm B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Tekstien tasaus vasemmalle B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Tuntokontrastin lisäksi kohokirjainten tummuuskontrasti helpottaa kirjainten havaitsemista B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Yksittäiset kohokirjaimet ja numerot erottuvat helpommin kohoalustalta tai ympyrän sisään sijoitettuna B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
9. KOHOSYMBOLIT
Käsijohteisiin, oviin, karttoihin ja lattioihin sijoitettavien kohosymbolien tulee vastata koho-tekstin ominaisuuksia B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Kosketeltavien symbolien koko 15-55 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Pintojen tasoerojen korkeus
- ≥ 1 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- 1 mm B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
- ≥ 0,8 mm, suositus 1,0-1,5 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Kirjaimen tai numeron tulee aina olla koholla, ei kaiverruksena B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
10. MULTIMODAALINEN ÄÄNIKOHOKARTTA
Kohokarttojen lukemista ja tulkitsemista voidaan tukea lisäämällä karttaan sanakarttapohjaista ääniopastusta B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Multimodaaliin ääniohokarttaan integroidaan sanakartta ääniopastuksena B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
Multimodaalin äänikohokartan äänitoiminnon tulee olla yhdenmukainen sanakartan tai Beacon-viestien kanssa B10, lähde: B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
11. VALAISTUS
Kohokartan tulee olla hyvin valaistu 350-450 lx B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Kohokartan valaistus sijoitetaan niin, että kohokirjaimet eivät aiheuta varjoja viereisten kirjaimien päälle B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Koho-opasteen tulee olla häikäisemätön B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Koho-opasteen tulee olla tasaisesti valaistu B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Lähteet
- A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
- B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
- B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
- B6: ISO 17049:2013 Accessible design – Application of braille on signage, eguipment and appliances
- B10: Näkövammaisia henkilöitä palvelevan moniaistisen suunnistamismenetelmän ja opastejärjestelmän kehittämishanke 5/2018 2018, Liikennevirasto
- B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
- B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
- B85: Esteettömän rakentamisen ohjeet; SURAKU-ohjekortit ja Esteettömyyskriteerit 2008, päivitys 2022 (päivitetyt kortit vielä julkaisemattomat), Helsinki kaikille
- B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
- B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
- B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
