Selkokartta
Selkokartta
Päivitetty: 01.2.2025

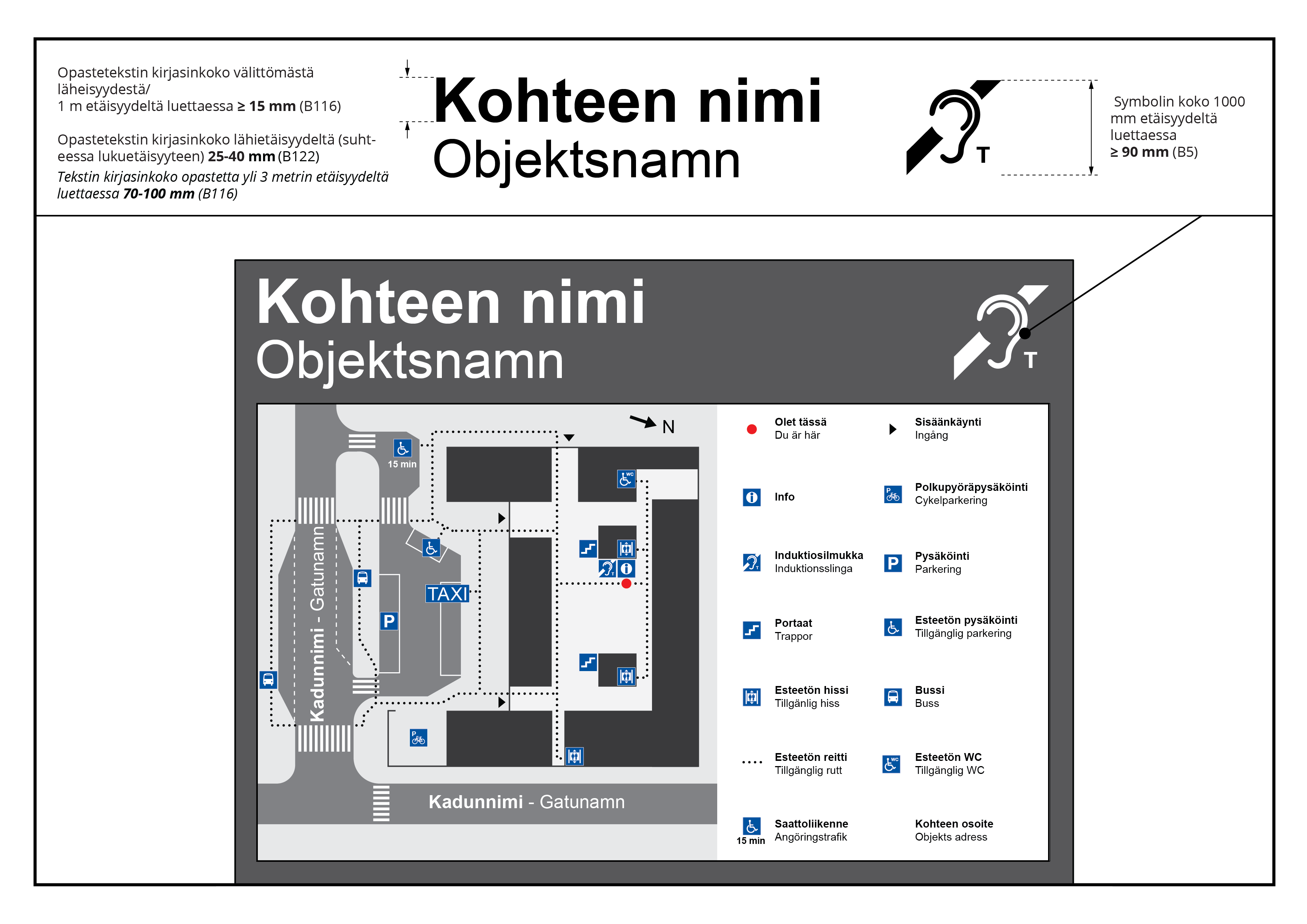

Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.

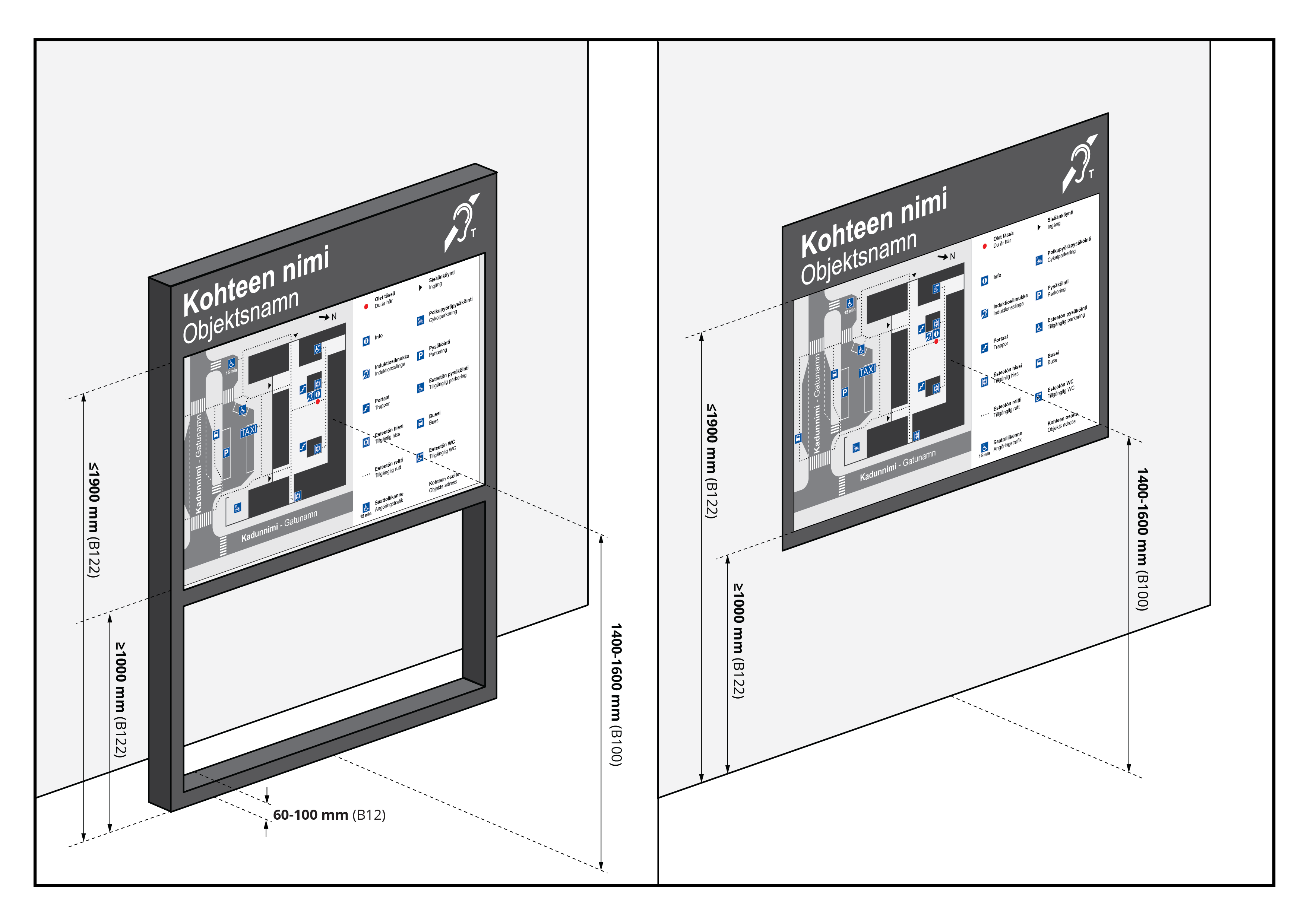

Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.
Tässä työssä selkokartta-nimikkeen alla käsitellään vastaavanlaista tietoa eri käyttökohteissa omaavia opasteita. Nimikkeitä ovat mm: ALUEOPASTE, OPASKARTTA, RAKENNUKSEN PÄÄOPASTE, TERMINAALIKARTTA
1. SELKOKARTTA KÄSITTEENÄ
Selkokartalla tarkoitetaan helposti hahmotettavaa, pelkistettyä kaksiulotteista karttaa, josta epäoleellinen tieto on poistettu ja jossa korostetaan käytön kannalta oleellista tietoa. B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Aluekartta on alueen hahmottamista helpottava opaste B122, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
2. YLEISTÄ
Liikkumis- ja toimimisesteiselle soveltuvan kulkuväylän on oltava helposti havaittava, havaittavuutta tehostetaan opastuksen avulla B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Julkisten tilojen kiinteistä varusteista (kuten opasteista) riittävän osan on sovelluttava liikkumis- ja toimimisesteisille mitoituksen, havaittavuuden ja käytettävyyden kannalta B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Selkeä ja loogisesti etenevä opastus auttaa selviytymään tiloissa itsenäisesti B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Asema-alueella opasteista ja niiden ominaisuuksista sekä tietojen sijainnista tulee antaa tarkat tiedot A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
Asemalla on annettava näköön perustuvana tiedotuksena aseman palvelujen tunnisteet ja kulkureitit niiden palvelujen luo A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
Merkit, symbolit ja kuvat on esitettävä yhtenäisesti koko esteettömän reitin varrella A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
3. OPASTEIDEN SIJOITTELU
Opaste- ja informaatiotaulujen on sijaittava esteettömän reitin varrella B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Joukkoliikenneterminaalien aikataulukaappiin sijoitetaan terminaalikartta B18, lähde: B18: HSL:n opastus terminaaleissa
Terminaalikartta sijoitetaan aikataulukaappiin tai sen yhteyteen sisäänkäyntien ja aikataulunäyttöjen läheisyyteen B18, lähde: B18: HSL:n opastus terminaaleissa
Opaskartta tulee sijoittaa kulkureitin sivuun ja sen edustalla kulkupinnan tulee olla kova ja tasainen. B122, lähde: B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Opasteen edessä ei saa olla rakenteellisia esteitä tai kalusteita, istutuksia tai tasoeroja B116, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Jos opaste on tarkoitettu läheltä luettavaksi tai siinä on pistekirjoitusta, on sen ääreen päästävä myös pyörällisellä apuvälineellä B116, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Kartta sijoitetaan katselusuunnan mukaisesti B122, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Pitkän esteettömän reitin pituus merkitään karttaan > 50 m B122, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
4. OPASTEIDEN FYYSISET OMINAISUUDET
Opasteiden mitat
HSL-julisteen koko 800×1400 mm B18, lähde: B18: HSL:n opastus terminaaleissa
Lattiaan tai maahan kiinnitettävissä opastaulussa on oltava valkoisella kepillä tunnistettava alaosa (alapiena) korkeudella 60-100mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Läheltä luettavan opasteen informaatioalueen keskipisteen korkeus ulkona maasta, sisällä lattiasta (seisovan henkilön katselukorkeus) 1400-1600 mm B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opastejulisteen koko (HSL) 800×1200 mm B18, lähde: B18: HSL:n opastus terminaaleissa
Rautatieaseman sisältä valaistun aikataulukaapin julistekoko 700×1000 mm B14, lähde: B14: Rautatieaseman Staattiset opasteet, suunnitteluohje 18/2022
Rautatieaseman valaisemattoman A3 julistekaapin julistekoko 295×420 mm B14, lähde: B14: Rautatieaseman Staattiset opasteet, suunnitteluohje 18/2022
Lapsille tarkoitetun opasteen informaatioalueen keskipisteen korkeus maasta 1000-1200 mm B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opasteen pinnan ominaisuudet
Asennetun opasteen pinta ei saa häikäistä (asennuspaikka, materiaali, valaistus huomioitava) B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Opasteen tausta, graafiset symbolit, logot ym tulee viimeistellä mattamaisiksi tai heikkokiiltoisiksi B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Lasioviin sijoitettavien opasteiden taustaksi tulee lisätä tummuuskontrastin muodostava taustakalvo esim. hiekkapuhallus B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
5. OPASTETEKSTIT JA SYMBOLIT
5.1 VÄRI JA KONTRASTI
Vältetään väriyhdistelmää punainen-vihreä ja sininen-keltainen, jos värisävyllä on samalainen vaaleus tai värikylläisyys B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Vältetään värejä vihreä, oliivinvihreä, keltainen, oranssi, pinkki ja punainen havainnointivaikeuksien vuoksi B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Tekstin ja symbolin tulee muodostaa selkeä tummuuskontrasti taustaa ja opasteen kiinnityspintaa vasten A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
Rautatieasemilla opasteissa tummansininen pohja, valkoinen symboli/teksti, tummansinisen kontrasti 0.6 valkoiseen verrattuna B14, lähde: B14: Rautatieaseman Staattiset opasteet, suunnitteluohje 18/2022
Väriyhdistelmiä punainen-vihreä, oranssi-ruskea sekä sininen-vihreä ei käytetä B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opasteen taustaksi ei sovellu läpinäkyvä rakenne tai – muovilevy, eikä lasiseinä, -ovi tai -levy, koska tekstin sekä symbolien ja taustan välille ei synny tummuuskontrastia B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Väriin tulee aina yhdistää muoto tai symboli B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Parhaiten erottuvat tummalla pohjalla vaaleat tekstit ja symbolit B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Varoitusmerkkien väriyhdistelmää keltainen-punainen ja varoituslaitteiden keltainen musta ei käytetä, etteivät ne sekoitu varoitusmerkkeihin B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Hämärässä erottuvat hyvin keltainen, oranssi, vaalean vihreä B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Opasteiden värityksen tulee olla yhtenäinen ja erottua tilan muusta värityksestä B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
5.2 TEKSTIN OMINAISUUDET
Opasteissa tulee olla lyhyet, yksinkertaiset sanat, jotka on helppo lukea, hahmottaa ja tunnistaa B5, B14, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment; B14: Rautatieaseman Staattiset opasteet, suunnitteluohje 18/2022
Alkukirjaimet ja lyhyet sanat esitetään isoilla kirjaimilla B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Mahdollisimman vähän tekstiä B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Tekstien tasaus vasemmalle B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Kirjasintyyppi
Opasteiden kirjasintyyppi päätteetön B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
HSL-opasteiden kirjasintyyppi Gotham Rounded Medium valkoinen (Avery 8000, White) B18, lähde: B18: HSL:n opastus terminaaleissa
Opasteiden kirjasintyyppi Arial, Helvetica Medium tai vastaava päätteetön fontti B122, lähde: B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Tekstikoko
Opastetekstin kirjasinkoko välittömästä läheisyydestä/1 m etäisyydeltä luettaessa ≥ 15 mm B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Tekstin kirjasinkoko lähietäisyydeltä (suhteessa lukuetäisyyteen) 25-40 mm B122, lähde: B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Tekstin kirjasinkoko opastetta yli 3 metrin etäisyydeltä luettaessa 70-100 mm B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
5.3 SYMBOLIEN OMINAISUUDET
Esteettömän reitin merkintä
Karttaan merkitään esteettömät reitit ja esteettömät sisäänkäynnit B122, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Esteettömän reitin merkintätapa on pisteviiva ja pyörätuolisymboli B122, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Symbolien käyttö ja sijoitus
Symboleilla merkittävät pyörätuolia käyttävän esteettömyyspalvelut; pysäköinti, pääsy ja portaaton sisäänkäynti rakennukseen (vaihtoehtoinen), esteetön hissi (jos kaikki eivät ole), nostolaite, esteetön WC, pyörätuolipaikka, pukuhuone B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Symboleilla merkittävät näkövammaisen esteettömyyspalvelut; opaskoirien palvelut, tilat, joissa on tarjolla ääni ja koho-opastusta B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Symboleilla merkittävät kuulovammaisten esteettömyyspalvelut; äänenvahvistimella varustetut puhelin ja hätäpuhelupalvelut, tilat jotka on varustettu äänensiirtojärjestelmällä/induktiosilmukalla B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
ISA-symbolilla merkitään mm. esteetön sisäänkäynti, – wc, – pysäköintipaikka, -reitti ja –tila B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opasteisiin merkitään ”olet tässä”-piste B100, B122, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Opasteisiin merkitään pohjoisnuoli B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Samassa opasteessa olevat toisiinsa liittyvät symbolit sijoitetaan samaan kehykseen B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Kartassa käytetyt merkinnät selostetaan karttaselosteessa B122, lähde: B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Kaikki tärkeät kohteet opastetaan kuvasymboleilla B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Symbolien tulee olla yleisesti tunnettuja, konkreettisia ja helppotajuisia B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Symbolin koko
Symbolien (s) koko riippuu katseluetäisyydestä (D). Graafisen symbolin koko katseluetäisyydellä 1000 mm-10000 mm lasketaan kaavalla s=0,09 D B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
Symbolin koko etäisyydellä 1000 mm ≥ 90 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
6. SELKOKARTTA/ALUEKARTTA ULKOTILASSA
Aluekartta sijoitetaan pääreitin sivuun ja edustalla kulkupinnan on oltava kova ja tasainen A21
Aluekarttaan merkitään auto- ja pyöräpysäköintipaikat, esteettömät autopaikat, taksi ja julkisen liikenteen pysäkit sekä infopisteet A21
Aluekartta helpottaa rakennuksen hahmottamista B122, B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen); B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Selkokartan tekstit ovat suurikokoisia ja kirjaimet selkeitä B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Kartan eri elementtien tulee erottua selvästi toisistaan tummuusasteeltaan eri valaistusolosuhteissa myös värisokeille B48, lähde: B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
Kartassa kuvataan alueen tärkeimmät kohteet B122, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Kiinteistön aluekarttaan merkitään pysäköintipaikat ja kulkureitit kaikille sisäänkäynneille B122, lähde: B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Kartta sijaitsee pääkulkureitin alussa B122, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
Aluekarttaan merkitään kohteen nimi, osoite, alueen kaikki rakennukset, sisäänkäynnit ja keskeiset toiminnot B122, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
7. SELKOKARTTA/PÄÄOPASTE SISÄTILASSA
Pääopaste on helposti havaittavissa B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Pääsisäänkäynnin yhteyteen sijoitetaan pääopaste eli opaskartta (pelkistetty pohjapiirros), josta ilmenevät päätoimintojen sijainnit. Pohjapiirros ja opakartta käännetään sijainnin ja katselusuunnan mukaiseksi. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Opaste on katsottavissa läheltä (opasteen ääreen vapaa pääsy) B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Rakennuksen pääopaste sijoitetaan sisäänkäynnin välittömään läheisyyteen, kulkuväylän ulkopuolelle B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Pääopaste eli opaskartta (pelkistetty pohjapiirros), josta ilmenevät päätoimintojen sijainnit, sijoitetaan pääsisäänkäynnin yhteyteen B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opasteeseen merkitään, hissit, esteettömät WC:t, asiointitilat, induktiosilmukalla varustetut tilat B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Rakennuksen jokaisen kerroksen hissi- tai kerrosaulaan voi sijoittaa kyseisen kerroksen toimintojen sijaintia esittävän opaskartan B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Kartta sijaitsee pääkulkureitin alussa (ja suunnanvalintapisteissä) B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Kartassa on kerroksen nimi, osoite, kartta-alueen kaikki sisäänkäynnit ja keskeiset toiminnot B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Digitaalinen pääopaste mahdollinen B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
8. OPASTEVALAISTUS
Näkyvän informaation on oltava luettavissa kaikissa valaistusolosuhteissa aseman aukioloaikoina B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Opasteen kohdalla koko opasteen valaiseva hyvä ja häikäisemätön valaistus B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opasteen pinta valaistuu tasaisesti informaation kohdalta B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Tarvittaessa kohdevalaistus B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opaste on valaistava sisältä tai ulkopuolelta B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opastetta valaisevan valonlähteen tulee sijaita niin, että lukija ei varjosta lukualuetta B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opasteen takana ei saa olla häikäisevää valonlähdettä tai ikkunaa B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Sisältä valaistuissa ja digitaalisissa opasteissa pohjan tulee olla tumma häikäisyn välttämiseksi B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Valaistus ja opaste on suunniteltava siten, että opasteiden pintaan ei muodostu lukemista haittaavaa heijastusta B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Lähteet
- A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
- B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
- B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
- B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
- B14: Rautatieaseman Staattiset opasteet, suunnitteluohje 18/2022
- B18: HSL:n opastus terminaaleissa
- B48: Karttojen ja koho-opasteiden suunnittelu ulkokäyttöön
- B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
- B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
- B122: RT 98-11281 Liikennemerkit ja opasteet kiinteistön ulkoalueilla (maksullinen)
