Induktiosilmukka

Päivitetty: 01.2.2025

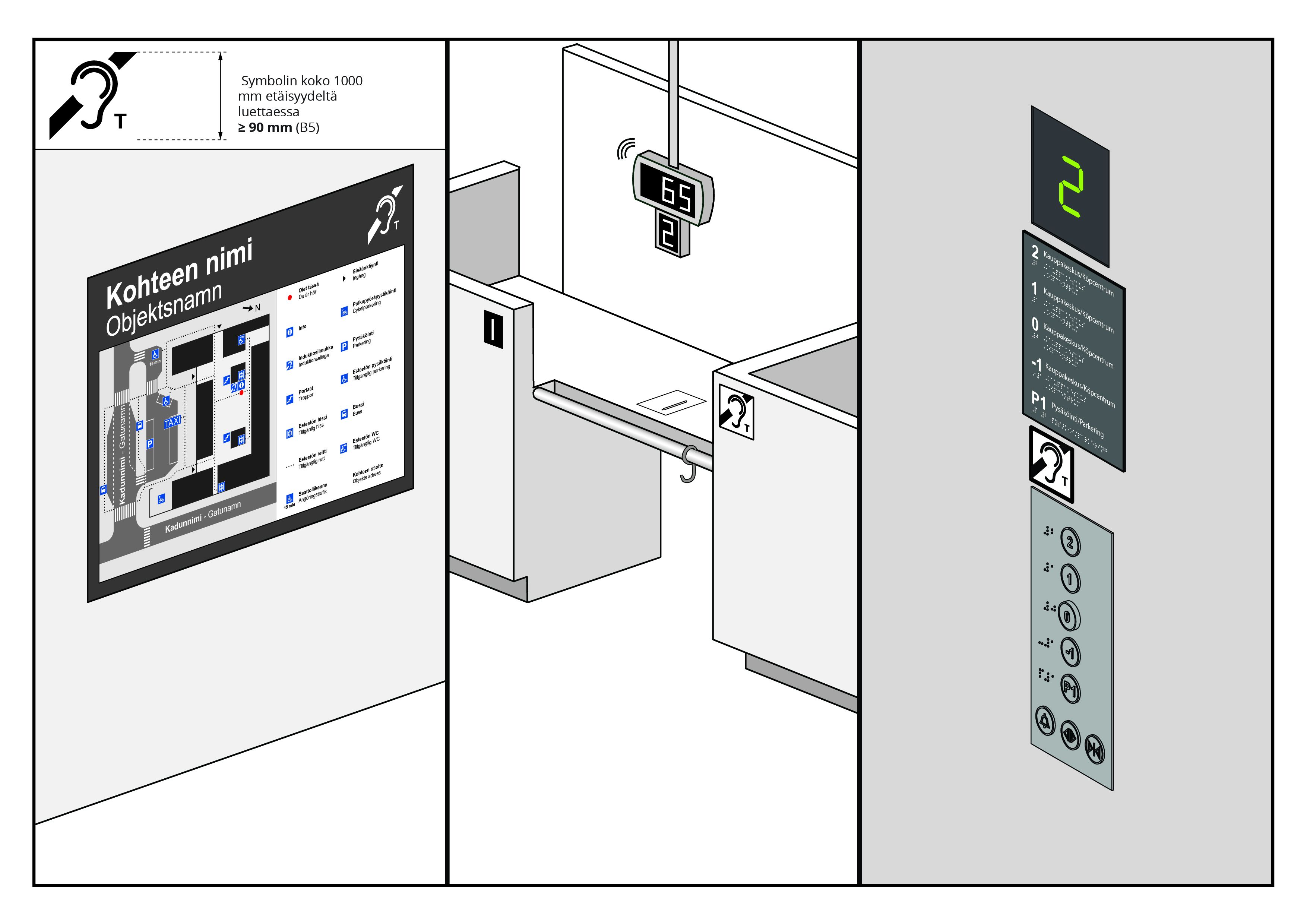

Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.

Sisällys

• 1. YLEISTÄ
• 2. TOIMINTAPERIAATE
• 3. INDUKTIOSILMUKAN ASENNUSKOHTEET
• 4. JÄRJESTELMÄARKKITEHTUURI JA ASENTAMINEN
• 5. PALVELUPISTESILMUKKA
• 6. OPASTEET
• 7. KÄYTÖN OPASTUS HENKILÖKUNNALLE
• 8. TOIMIVUUSTARKASTUS JA LAATUKATSELMUS

1. YLEISTÄ

Induktiosilmukan käyttöä varten ei tarvita erillistä, signaalin kuulolaitteeseen välittävää vastaanotinyksikköä, joten se on kuulolaitteen käyttäjän kannalta helppokäyttöisin äänensiirtojärjestelmä. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Ensisijaisesti äänensiirtojärjestelmänä käytetään induktiosilmukkaa. Jos induktiosilmukan käyttö on esimerkiksi luottamuksellisuusvaatimuksen tai jatkuvan simultaanitulkkauksen tarpeen takia mahdotonta, käytetään radiotaajuus- tai infrapunalaitteita. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Liikkumis- ja toimimisesteisten henkilöiden tulisi pystyä pelastautumaan omatoimisesti tulipalon tai muun hätätilanteen sattuessa esim. turvalliseen odotustilaan, josta tarvitaan mahdollisuus kahdensuuntaiseen kommunikointiin myös kuulo- tai näkövammaiselle henkilölle. Tämä edellyttää selkeää äänentoistoa, induktiosilmukkaa sekä mahdollisuutta tekstipohjaiseen kommunikointiin. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Helsingin kaupungin hallinnoimat julkiset tilat

• Helsingin kaupungin hallinnoimien tilojen induktiosilmukkajärjestelmät suunnitellaan ja asennetaan RT-09-11280 Induktiosilmukka kuulovammaisten apuvälineenä -ohjeen sekä ST 656-09 Induktiosilmukka. Suunnittelu ja toteutus -ohjeen mukaan. Induktiosilmukkajärjestelmän tulee täyttää induktiosilmukkastandardin SFS-EN 60118-4 uusimman painoksen vaatimukset, jotka ovat voimassa tarjouksen julkistamispäivänä. Lisäksi otetaan huomioon Helsingin induktiosilmukkaoppaassa annetut tarkennukset ja linjaukset. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Induktiosilmukaksi voidaan kutsua vain järjestelmää, joka täyttää induktiosilmukkastandardin (SFS-EN 60118-4) vaatimukset. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Induktiosilmukkaa ei saa Helsingin kaupungin hallinnoimissa tiloissa korvata muilla äänensiirtojärjestelmillä tai esimerkiksi mobiilisovelluksiin perustuvalla järjestelmällä kuin poikkeustapauksissa perustelluista syistä. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Induktiosilmukkaohjeen linjauksiin voidaan tehdä poikkeuksia, jos tilat ovat vain lyhytaikaisesti kaupungin käytössä. Lyhyeksi ajaksi suositellaan luettavaksi alle kolme vuotta kestävä käyttö. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Siirrettävä silmukka on tarkoitettu ainoastaan tilapäiskäyttöön. Sillä ei voi korvata kiinteää asennusta tiloissa, joissa silmukkaa tarvitaan usein tai jonne se on määräysten mukaan asennettava. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Siirrettävää induktiosilmukkaa voidaan käyttää vain, jos kiinteän induktiosilmukka-antennijohdon asentaminen jälkikäteen muodostuu kustannuksiltaan kohtuuttomaksi. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Induktiosilmukkajärjestelmä on kansainvälisesti laajimmin käytetty ja ainoa standardoitu äänensiirtojärjestelmä B143, lähde: B143: ST 656-09 Induktiosilmukka. Suunnittelu ja toteutus (maksullinen)

Kuulovammaiset tarvitsevat riittävän hyvän äänentoiston apuvälineeksi äänensiirtojärjestelmän, sillä kuulovamma vaikeuttaa puheen ja äänen erottelua B143, lähde: B143: ST 656-09 Induktiosilmukka. Suunnittelu ja toteutus (maksullinen)

Äänensiirtojärjestelmän avulla ääni siirretään puhujan mikrofonista tai muusta äänilähteestä suoraan kuulokojeeseen, jolloin ylimääräiset hälyäänet vaimenevat ja ääni tulee kuulijalle riittävän voimakkaana B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Käytännössä kaikki kuulolaitevalmistajat sisällyttävät silmukka-antennin suurimpaan osaan tuotteistaan ja järjestelmä toimii samalla tavalla kaikkialla maailmassa B143, lähde: B143: ST 656-09 Induktiosilmukka. Suunnittelu ja toteutus (maksullinen)

Induktiosilmukan käyttö mahdollistaa samanaikaisen heikosti kuulevalle sekä huuliltalukemisen että kuuntelemisen B143, lähde: B143: ST 656-09 Induktiosilmukka. Suunnittelu ja toteutus (maksullinen)

2. TOIMINTAPERIAATE

Induktiosilmukka koostuu silmukkajohdosta, silmukkavahvistimesta ja äänilähteestä. Äänilähteenä on yleensä mikrofoni tai useampia B110, B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Induktiosilmukan ääntä voi kuunnella myös erillisellä vastaanottimella kuulokkeiden kautta. Näin silmukkaa voivat hyödyntää myös ne, joilla ei ole käytössään kuulokojetta, mutta joilla on vaikeuksia kuulemisessa, esimerkiksi alkavan kuulovamman tai pitkän etäisyyden takia B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Siirrettävät induktiosilmukat ovat yleensä salkkuun pakattuja järjestelmiä, joissa on mikrofoni tai useampia, induktiosilmukkavahvistin ja silmukkajohto kelalla. Silmukkajohto avataan kelalta kuuntelualueen ympärille ja vahvistin säädetään kentänvoimakkuusmittarin avulla tuottamaan riittävä signaalin voimakkuus B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Jos kannettavaa silmukkajärjestelmää käytetään usein samoissa tiloissa, varustetaan kaikki tällaiset tilat kiinteällä silmukkajohdolla. Näin järjestelmän käyttöönotto kussakin tilassa on vaivatonta ja nopeaa. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Äänisignaali johdetaan äänilähteestä induktiosilmukkavahvistimelle, josta signaali syötetään lähetinantennina toimivaan johdinsilmukkaan. Silmukkajohdossa kulkeva äänitaajuinen sähkövirta luo tilaan sitä vastaavalla tavalla vaihtelevan sähkömagneettisen kentän, jonka välityksellä signaali siirtyy kuulokojeessa tai sisäkorvaistutteessa olevaan vastaanotinantennina toimivaan johdinkelaan. B143, lähde: B143: ST 656-09 Induktiosilmukka. Suunnittelu ja toteutus (maksullinen)

Äänentoistojärjestelmään varataan induktiosilmukkaa varten oma lähtökanava, joka on riippumaton akustisen äänentoiston säädöistä, pois lukien signaalin kokonaan mykistäminen. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Oman lähtökanavan avulla induktiosilmukkajärjestelmän vaste voidaan näin säätää pysyvästi standardin vaatimukset täytettäväksi. Säätötoimenpiteiden jälkeen laitteisto pyritään suojaamaan tahattomilta muutoksilta esimerkiksi säätimet peittävällä peitelevyllä. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Induktiosilmukkajärjestelmässä on yksinkertainen rakenne ja toimintaperiaate, joka tekee siitä luotettavan ja mahdollistaa kuulolaitteessa hyvin pienen virrankulutuksen. B143, lähde: B143: ST 656-09 Induktiosilmukka. Suunnittelu ja toteutus (maksullinen)

3. INDUKTIOSILMUKAN ASENNUSKOHTEET

Tilat

Jos katsomossa, auditoriossa, juhla-, kokous- tai ravintolasalissa, opetustilassa tai muussa vastaavassa kokoontumistilassa tai yleisön palvelutilassa on äänentoistojärjestelmä, siinä on oltava induktiosilmukka tai muu vastaava äänensiirtojärjestelmä. A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Vastaavia kokoontumistiloja ovat esimerkiksi julkisten palveluiden odotusaulat (liikenneasemat, lääkäriasemat, terveyskeskukset jne.), kauppakeskusten ohjelma-aukiot, kesäteatterit, urheilu- ja ulkoilmakatsomot sekä ulkoilmatapahtuma-alueet. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Kaikissa yli 75 m2 kokoisissa julkisissa kokoontumistiloissa, auditorioissa, kouluissa, urheilukeskuksissa, esiintymistiloissa, teattereissa ja oikeussaleissa tulee olla induktiosilmukka. B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Mikäli tilan koko tai muut ominaisuudet eivät mahdollista hyviä kuunteluolosuhteita kuulovammaisille henkilöille, tila kannattaa varustaa induktiosilmukalla tai muulla äänensiirtojärjestelmällä, vaikka kiinteää äänentoistojärjestelmää ei olisikaan. B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

Induktiosilmukoita on sijoitettava laiturille tai muualle asema-alueella samaan yhteyteen, jossa on tietoa joukkoliikenteen aikatauluista ja matkustajainformaatiosta. B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Metroasemille on asennettu induktiosilmukoita toistamaan äänievakuointijärjestelmän puheviestit sähkömagneettisesti kuulovammaisten kuulolaitteisiin. B23, lähde: B23: Länsimetron suunnittelukäsikirja

Induktiosilmukka asennetaan osaksi turvatarkastusjärjestelmiä, hälytysjärjestelmiä ja julkisia ilmoitusjärjestelmiä B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Siirrettävä induktiosilmukka on tarkoitettu ainoastaan tilapäiskäyttöön. Sillä ei voi korvata kiinteää asennusta tiloissa, joissa silmukkaa tarvitaan usein tai jonne se on määräysten mukaan asennettava. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Helsingin kaupungin asemaympäristöihin liittyvät tilat, joihin asennetaan induktiosilmukka B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

• Katsomot, auditoriot, juhla-, kokous- ja ravintolasalit, opetustilat ja muut vastaavat kokoontumistilat tai yleisön palvelutilat, joissa on äänentoistojärjestelmä. Silmukan kuuluvuusalueen tulee kattaa sekä esiintyjien ja käyttäjien tilat että katsomot. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Yhdenvertaisuuden toteutumiseksi induktiosilmukka voi olla tarpeen myös edellä mainituissa tiloissa, joissa ei ole äänentoistojärjestelmää, jos tilan koko ja muut ominaisuudet eivät mahdollista hyviä kuunteluolosuhteita kuulovammaisille henkilöille. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Joukkoliikenneterminaalien ja matkustajalaitureiden informaatiopisteen ja asemahallin näyttötaulujen edusta. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Asiakaspalvelupisteet (palvelupistesilmukka). B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Suurten ihmismäärien käyttämien julkisten tilojen hissit. Suurten ihmismäärien julkisia tiloja ovat mm. joukkoliikenneterminaalit ja kauppakeskukset. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Helsingissä suurten ihmismäärien käyttämien julkisten tilojen kuten joukkoliikenneterminaalien ja kauppakeskusten hisseissä tulee olla induktiosilmukat. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Hissi

Hissin käyttöä helpottaa, kun hississä on kerrokselle saapumisesta ilmoittava äänimerkki, puheopastus ja induktiosilmukka. B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

Hälytysjärjestelmässä olisi oltava kuulon tukena standardin EN 60118-4:2015 mukainen induktiosilmukka. A32, lähde: A32: SFS-EN 81-70 Hissien turvallisuutta ja rakentamista koskevat turvallisuusohjeet. Henkilö- ja tavarahissejä koskevat erityisvatimukset. Osa 70: Hissien esteettömyys henkilöille mukaan lukien vammaiset henkilöt.

Induktiosilmukalla annetaan myös pysähtymiskerroksen kertova puhekuulutus ainakin yhdellä maan virallisista kielistä A32, lähde: A32: SFS-EN 81-70 Hissien turvallisuutta ja rakentamista koskevat turvallisuusohjeet. Henkilö- ja tavarahissejä koskevat erityisvatimukset. Osa 70: Hissien esteettömyys henkilöille mukaan lukien vammaiset henkilöt.

Hississä tarvitaan äänentoistolaitteen lisäksi valomerkki, joka kertoo yhteyden saamisesta sekä induktiosilmukka. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Aseman uuden esteettömän hissin edustilaan suositellaan asennettavaksi induktiosilmukka joukkoliikenneinformaation ja hälytystiedon jakamiseksi. B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Metroasemien hissit on varustettu kerroksen ilmoittavalla puhesyntetisaattorilla, sekä induktiosilmukalla, joka on merkitty kansainvälisellä induktiosilmukkatunnuksella. B23, lähde: B23: Länsimetron suunnittelukäsikirja

4. JÄRJESTELMÄARKKITEHTUURI JA ASENTAMINEN

Induktiosilmukan toteutus on perustuttava standardin SFS.EN 60118-4 määritelmiin. B5, B12, B46, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment; B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

On suositeltavaa käyttää vaihesiirtosilmukkajärjestelmää, jolla saadaan erittäin tasainen kenttävoimakkuus, ja jolla ylikuulumista viereisiin tiloihin voi hallita. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Suurissa tiloissa, joiden leveys on yli 6 m, tasaisen kenttävoimakkuuden saamiseksi tehdään kaksi tai useampia niin sanottua 8-lenkkiä. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Silmukkajohto asennetaan kiinteästi tilan lattiaan tai matalassa tilassa kattoon. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Helsingin kaupungin hallinnoimat julkiset tilat B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

• Tilaajan pitää käydä suunnittelun lähtökohdat läpi tilan tulevan käyttäjän kanssa, jotta kaikki toteutukseen vaikuttavat seikat tulevat varmasti huomioitua. Arvioinnissa voi käyttää pohjana esimerkiksi ST 656.09 ”Induktiosilmukka. Suunnittelu ja toteutus” -kortin liitteenä 1 olevaa tarkastuslistaa. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Vaihesiirtosilmukka on ensisijainen valinta äänensiirtoon, koska sillä saavutetaan varmimmin standardissa määritellyt kriteerit. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Suurissa tiloissa, joiden leveys on yli 6 m, tasaisen kenttävoimakkuuden saamiseksi tehdään kaksi tai useampia niin sanottua 8-lenkkiä. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Reunasilmukka soveltuu ainostaan pieniin tiloihin joissa signaalin ylikuulumisella ei ole merkitystä. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Yksinkertaisten silmukoiden ylikuulumisesta johtuen induktiosilmukoilla varustettuja neuvottelu-, kokous- tms. tiloja ei tule sijoittaa päällekkäin tai välittömästi vierekkäin. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Induktiosilmukkaan ajettavan mikrofonin tulee sijaita lähellä puhujaa siten, että se kerää mahdollisimman vähän taustamelua ja tilan kaikua. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Äänilähteiden priorisointi on usein tarpeellista, jotta silmukkasignaali pysyy puhtaana, saliäänten kytkeytyminen hallitaan hyvin ja esimerkiksi hätäkuulutukselle voidaan varata korkein prioriteetti. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Induktiosilmukkajärjestelmän suunnittelijan tulee mahdollisimman varhaisessa vaiheessa selvittää muilta suunnittelijoilta potentiaaliset häiriölähteet ja pyytää niiden siirtoa riittävän etäisyyden päähän silmukkajohdon halutusta sijainnista. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Vaihesiirtosilmukka on ensisijainen valinta äänensiirtoon, koska sillä saavutetaan varmimmin standardissa määritellyt kriteerit. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

5. PALVELUPISTESILMUKKA

Asiakaspalvelutilat (palvelupisteet) varustetaan palvelupistesilmukoilla. B110, B23, lähde: B23: Länsimetron suunnittelukäsikirja; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Helsingissä kaikkiin asiakaspalvelupisteisiin asennetaan kiinteä palvelupistesilmukka. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Helsingissä asiakaspalvelupiste on suositeltavaa varustaa lisäksi ns. kuunteluavustimella. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Kiinteät palvelupistesilmukat ovat toimintavarmempia kuin siirrettävät ja käytetyt komponentit voidaan valita useammasta vaihtoehdosta tilanteen mukaan parhaiten käyttöpaikkaan sopivaksi (esimerkiksi virkailijan mikrofonin suuntaavuus ja herkkyys. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Palvelupistesilmukan asennus on huomaamaton ja asennuksen jälkeen silmukka on koko ajan käyttövalmiina eikä se tarvitse huoltotoimenpiteitä. Asiakkaan ei tarvitse erikseen pyytää apuvälinettä käyttöön. Toiminnan säännöllinen tarkastus on kuitenkin tarpeen. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Palvelupisesilmukassa silmukkasignaalin vaimentuma lähimmällä ulkopuolisella kuuntelualueella tulee olla vähintään sama kuin akustisen äänen vaimentuma. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Suositeltavaa on varustaa asiakaspalvelupiste myös ns. kuunteluavustimella* niitä henkilöitä varten, joilla kuulo on alentunut, mutta joilla ei ole käytössään kuulolaitetta. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

6. OPASTEET

Induktiosilmukkatila merkitään standardin ”SFS­EN 60118­-4” mukaisella silmukkasymbolilla. B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Induktiosilmukan sijainti asemalla opastetaan Väyläviraston opastusjärjestelmän mukaisella piktogrammilla Induktiosilmukka 1.11. B14, lähde: B14: Rautatieaseman Staattiset opasteet, suunnitteluohje 18/2022

Induktiosilmukalla varustettu tila merkitään kansainvälisellä induktiosilmukan tunnuksella ja kuuluvuuskartalla. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Induktiosilmukan kuuluvuuskartta asennetaan tilan sisäänkäynnin yhteyteen. Kartan avulla kuulolaitteen käyttäjä voi valita kuuntelemiskokemuksen kannalta parhaan mahdollisen paikan B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Induktiosilmukkatunnus on oltava hissikorin sisällä, jos siellä on toimiva induktiosilmukka. B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Helsingin kaupungin hallinnoimat julkiset tilat B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

• Induktiosilmukkajärjestelmällä varustetut tilat on merkittävä eurooppalaisen ETSI EN 301 462 -standardin mukaisella induktiosilmukan symbolilla. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Opasteen viereen sijoitetaan kuuluvuuskartta, jossa esitetään alueet, joissa induktiosilmukan signaali on käyttökelpoinen (kuuluvuusalue). B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Kuuluvuuskartta sijoitetaan näkyvälle paikalle tilaan siten, että karttaa tarkasteleva pystyy yhtä aikaa lukemaan karttaa ja tarkastelemaan tilaa ja sen täyttöastetta. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Kuuluvuuskartan asennuskorkeus on 1200 mm taulun alareunasta mitattuna. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Induktiosilmukalla varustetun hissin ohjauspaneeliin lisätään induktiosilmukan symboli. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Palvelupisteeseen, jossa on induktiosilmukka, asennetaan induktiosilmukan symboli katselukorkeudelle (1400-1600 mm). B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Tilapäisesti käyttöön kytkettävä induktiosilmukka merkitään samoin kuin kiinteästi asennettu induktiosilmukka, mutta merkinnöistä on käytävä ilmi, että induktiosilmukka otetaan käyttöön tarvittessa. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Kiinteällä induktiosilmukalla varustettuun järjestelmään tulee asentaa toimnnan tarkkailua varten silmukan toiminnasta reaaliajassa kertova Aktiivinen T-merkki. Merkki tulee asentaa silmukan kuuluvuusalueelle paikkaan, josta sekä esiintyjät että yleisö sen näkevät. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Muiden äänensiirtojärjestelmien merkitseminen tehdään lisäämällä äänensiirtojärjestelmästä kertova symboli ääneensiirtojärjestelmästä kertovan korvasymbolin yhteyteen. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Silmukkasymbolin yhteydessä tulee olla induktiosilmukan kentän voimakkuuden ilmaiseva pohjapiirros, ns. kuuluvuuskartta ja silmukan toimivuudesta vastaavan henkilön yhteystiedot. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Kuuluvuuskartan väreissä tulee olla riittävä tummuuskontrasti, jotta myös värisokeat ja heikkonäköiset henkilöt voivat tulkita karttaa. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

7. KÄYTÖN OPASTUS HENKILÖKUNNALLE

Äänensiirtojärjestelmän käyttö- ja huolto-ohjeet sijoitetaan henkilökunnan saataville, ja henkilökuntaa opastetaan järjestelmän käytössä. Huolto-ohjeisiin liitetään laitteiston maahantuojien yhteystiedot. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Helsingin kaupungin hallinoimat julkiset tilat B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

• Järjestelmän toimittajan vastuulla on luovuttaa järjestelmän käyttöohje kiinteistön käyttäjälle ja huolehtia, että kiinteistön käyttäjälle annetaan riittävä käytönopastus. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Tilassa, jossa on indktiosilmukkajärjestelmä, tulee olla selkeät ohjeet järjestelmän käyttöön ja pois kytkemiseen. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Kiinteistön käyttäjän vastuulla on opastaaa henkilökunta induktiosilmukan käyttöön. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Induktiosilmukkajärjestelmästä laaditaan ylläpito-ohje, jonka tiedot tuotetaan suunnittelijan ja urakoitsijan yhteistyönä. Ylläpito-ohje voi olla osa kiinteistön käyttö- ja huolto-ohjetta. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Palvelupisteen induktiosilmukan toimivuuden testaamisen lisäksi tulee tarkistaa, että henkilökunta osaa käyttää laitetta ja sen käytöstä on palvelupisteessä ohje. B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

8. TOIMIVUUSTARKASTUS JA LAATUKATSELMUS

Induktiosilmukkajärjestelmän lopputestaus on perustuttava standardin SFS-EN 60118-4 määritelmiin. B12, B46, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Järjestelmän toiminta varmistetaan säännöllisin väliajoin. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Helsingin kaupungin hallinnoimat julkiset tilat B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

• Induktiosilmukan lopputarkastu ja testaus tehdään standardin SFS-EN 60118-4 mukaan ja sen dokumentointi tulee perustua ST 656.09 ohjeisiin. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Järjestelmän toimittaja laatii lopputarkastuksesta pöytäkirjan, jonka oikeellisuuden tarkastuksen suorittaja vahvistaa allekirjoituksellaan. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Kiinteistön omistajan vastuulla on, että järjestelmän ylläpitotarkistus tehdään kerran kolmessa vuodessa. Ylläpitotarkistus tehdään lopputarkistusta vastaavalla laitteistolla ja menetelmällä. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• Kiinteistön käyttäjän vastuulla on toimivuustarkastusten tekeminen säännöllisesti. Tarpeellinen määrä riippuu tilan luonteesta ja käytöstä. B46, lähde: B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023

Induktiosilmukkajärjestelmän toiminnasta vastaava henkilö tarkastaa järjestelmän säännöllisin väliajoin, laatukatselmus vähintään yhden vuoden välein. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Testauksessa tarkistetaan, toimiiko induktiosilmukka kuuluvuuskarttaan merkityllä alueella. Kartoitusraportissa on mainittava, suoritettiinko testaus testauslaitetta vai kuulokojetta käyttäen. Raportissa ilmoitetaan, jos äänensiirtojärjestelmää ei pystytty kartoituksessa testaamaan. B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Kartoituksessa tarkistetaan, onko tilan av-laitteet kytketty induktiosilmukkaan. Tilassa ei saa olla taustamelua. B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Palvelutiskillä olevan induktiosilmukan toimivuus testataan ja tarkistetaan, että tiskillä on induktiosilmukasta kertova opas. B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Käyttäjien antama palaute kirjataan laitteiston ylläpitodokumentaatioon. B125, lähde: B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)

Lähteet

• A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
• A32: SFS-EN 81-70 Hissien turvallisuutta ja rakentamista koskevat turvallisuusohjeet. Henkilö- ja tavarahissejä koskevat erityisvatimukset. Osa 70: Hissien esteettömyys henkilöille mukaan lukien vammaiset henkilöt.
• B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
• B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
• B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• B14: Rautatieaseman Staattiset opasteet, suunnitteluohje 18/2022
• B23: Länsimetron suunnittelukäsikirja
• B46: Induktiosilmukkaopas suunnittelijoille ja henkilökunnalle 2023
• B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
• B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• B125: RT 09-11280 Induktiosilmukka kuulovammaisten apuvälineenä (maksullinen)
• B143: ST 656-09 Induktiosilmukka. Suunnittelu ja toteutus (maksullinen)
