Esteetön WC, ovi

Esteetön WC, ovi

Päivitetty: 01.3.2021

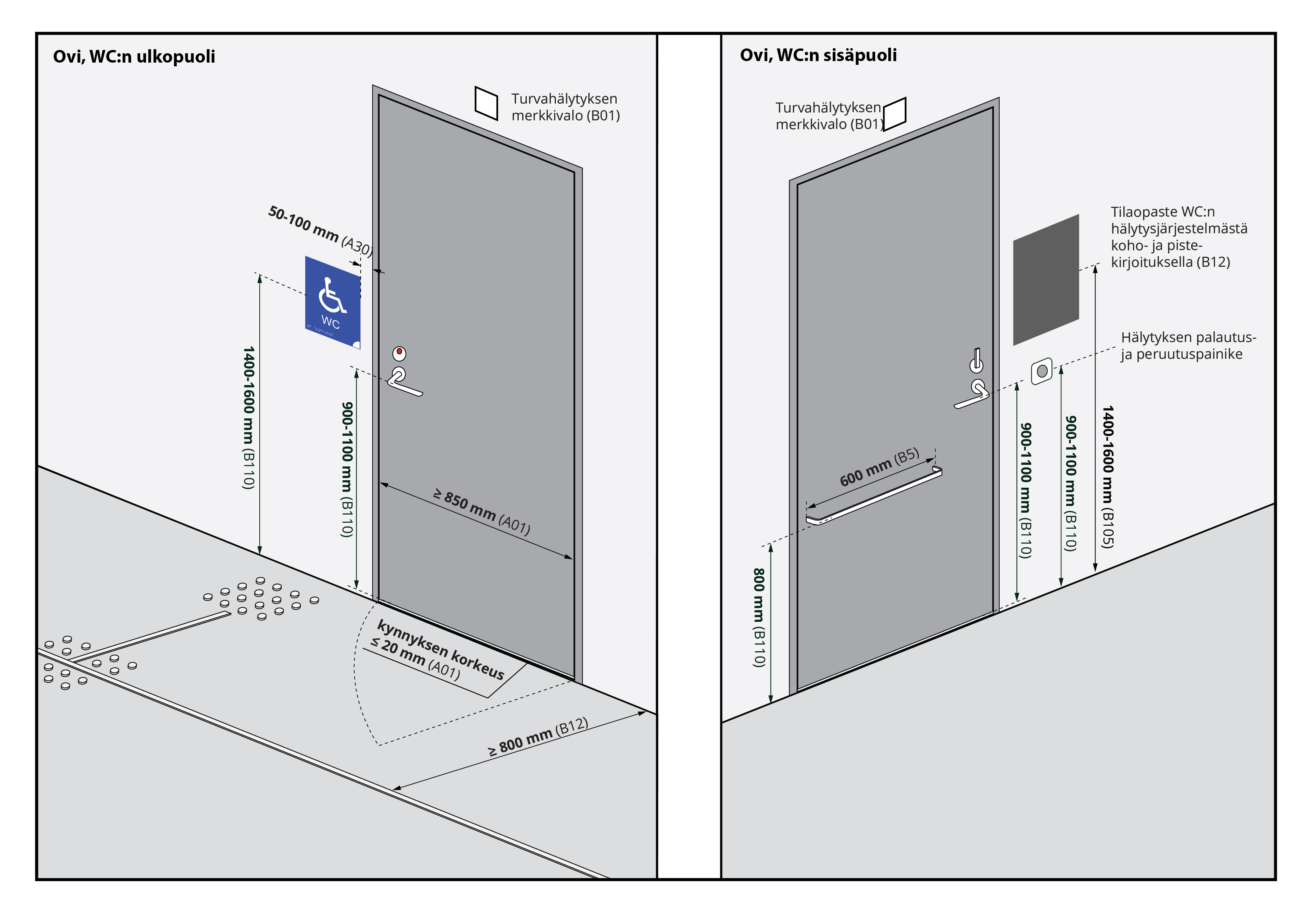

Esteettömän WC:n oven ohjepiirrustus

Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.

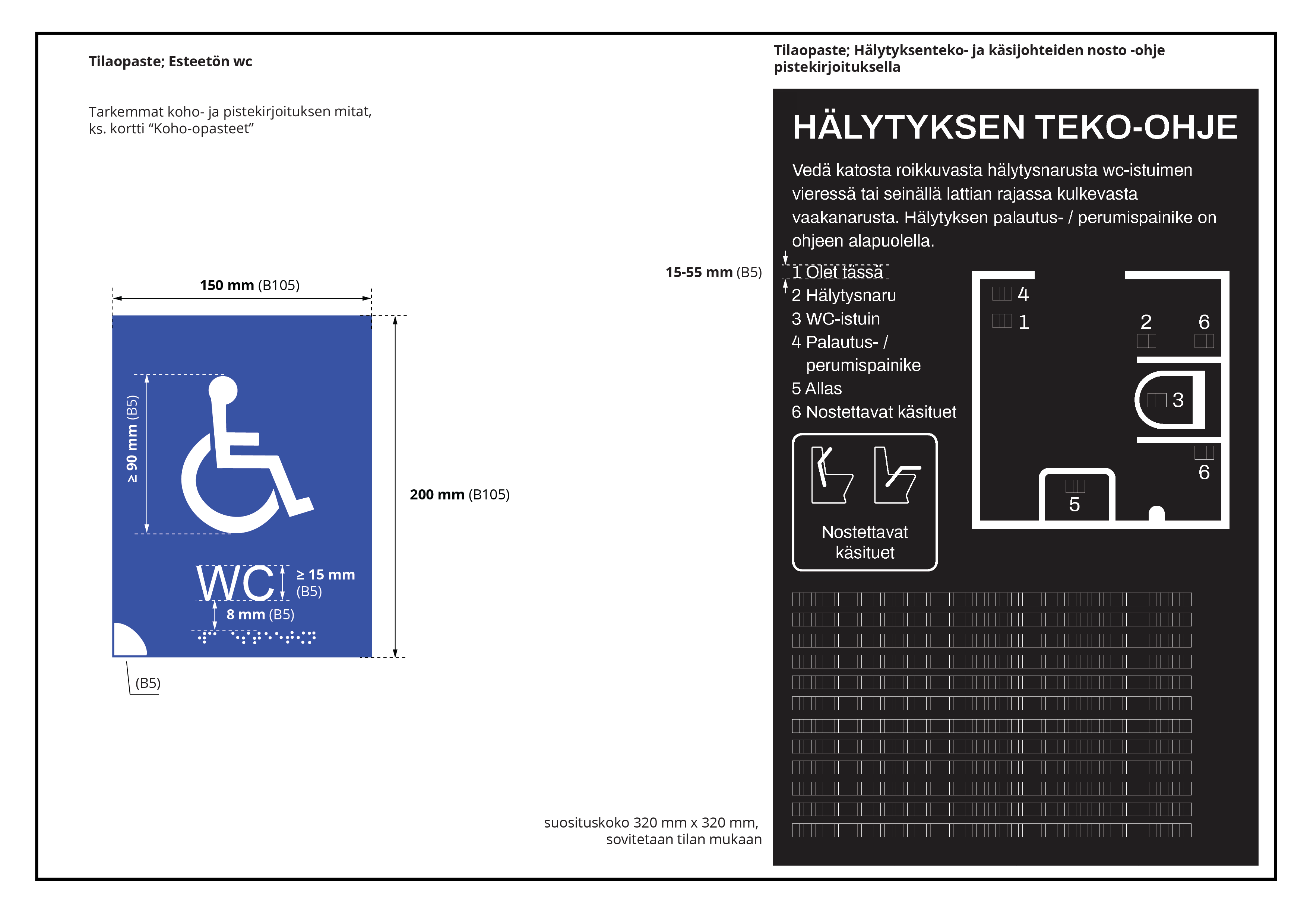

Kuvaa klikkaamalla se avautuu suurempana. Kuvassa esitetään esteettömän WC:n tilaopasteet

Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.

1. OVI

Esteettömän WC-tilan oven vapaa leveys

  • ≥ 850 mm A01, B110, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
  • ≥ 900 mm A10, B12, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä; B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Esteettömän WC-tilan oven kulkuaukon vapaa tila

  • ≥ 800 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
  • ≥ 850 mm B102, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT

Ovi avautuu WC-tilasta ulospäin B5, B110, B111, B100, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment; B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö; B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)

WC-tilan kynnyksen korkeus (viistottu, joustava tai kokoon painuva) ≤ 20 mm A01, B102, B100, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä; B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT

Oven käyttölaitteiden, painikkeiden ja ohjaimien sijaintikorkeus oven avautumispuolella

  • 800-1100 mm A10, B12, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä; B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
  • 900-1100 mm B110, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Oven aukeamapuolella oviaukon vieressä oleva vapaa tila sisä- ja ulkopuolella ≥ 400 mm B110, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Käsin avattavassa ovessa on oltava molemmin puolin pystysuuntaiset vetimet B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Oven sisäpuolella, saranapuolelta alkaen, tulee olla 600 mm pitkä vaakavedin korkeudella 800 mm B110, B102, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Sähköoven on pysyttävä auki hitaasti liikkuvaa varten 25 s B12, B102, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT

WC:n oven tulee erottua tummuuskontrastilla seinäpinnasta B110, B102, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Oven painikkeilla ja kauko-ohjauslaitteilla on oltava tummuuskontrasti taustaan ja ympäristöön 30 % B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Lukitus tulee voida avata ja lukita helposti yhdellä kädellä B110, B102, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Lukitus pitää saada auki oven ulkopuolelta käyttäjän tarvitessa apua B110, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Lukossa on käytettävä sekä ulko- että sisäpuolella selkeää ja suurta punavalkoista kilpeä tai yksiselitteistä merkkivaloa, jotta nähdään helposti, onko ovi lukittu B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Esteettömän WC:n ovessa ei käytetä ovipumppua B110, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Oviaukon leveys + WC-oven edessä ulkopuolella oleva vapaa tila ≥ 2300 mm B102, lähde: B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT

Oven ulkopuolella oleva vapaa tila, jossa pyörätuolilla mahtuu kääntymään Ø ≥ 1500 mm B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Jos paloturvallisuusovessa on ovensuljin, avaamisvoima enintään 10 N B102, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT

Sähköistä painiketta on voitava painaa kyynärpäällä B102, lähde: B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT

Sähköisesti avautuvan ja lukkiutuvan oven avauspainike korkeudella 900-1100 mm B102, lähde: B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT

2. OPASTUS (ks. myös Koho-opasteet)

WC-tilat, jotka soveltuvat pyörätuolin ja pyörällisen kävelytelineen käyttäjille on merkittävä liikkumisesteisen tunnuksella. A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

WC-tila merkitään liikkumisesteisen tunnuksella eli kansainvälisellä pyörätuolisymbolilla, jossa on selkeä tummuuskontrasti ja joka on myös tuntoaistilla havaittava. B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

ISA-tunnuksen on oltava tuntoaistilla havaittavissa ja omattava selkeä tummuuskontrasti leveys 150 mm, korkeus 200 mm B01, B105, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä; B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys

Asema-alueelle on asennettava pyörätuolin käyttäjälle soveltuvan WC:n piktogrammi B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

WC:n ISA-tunnus sijoitetaan WC-oven avautumispuolen viereiselle seinälle korkeudelle 1400-1600 mm B110, B102, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Koho-opasteen pistekirjoitusteksti sijoitetaan tekstirivin alapuolelle, ja kohdennetaan tekstin kohdalle vasemmalle reunalle B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

WC-tunnuksen sijainti ovenkahvan puoleisesta ovenkarmista ≥ 50- ≤100 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Opasteiden tulee olla mattapintaisesta materiaalista B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Opasteen on oltava häikäisemätön myös asennettuna B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Opasteen tulee olla valaistu ja häikäisemätön, se voi olla itsevalaiseva tai keinovalaistu B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Opasteen viestin tulee olla selkeä, helposti ymmärrettävä B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Mikäli WC-istuin ei ole käytettävissä molemmin puolin, käytetään oven vieressä symbolia, joka ilmaisee pyörätuolille vapaan tilan sijainnin B110, B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Kohokirjoitustekstin kirjaimien ja graafisten symbolien korkeus 15-55 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Hälytyksen palautuspainikkeen merkintä tulee havaita sekä näkö- että tuntoaistilla B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

WC:n sisäpuolelle tiedot toimintaohjeista tarvittaessa avun pyytämiseksi koho-ja pistekirjoituksellatilaan sovittaen. Toimintaohje-tilaopasteen kokosuositus 320×320 mm A10, B12, B105, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä; B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys

WC:n sisäpuolen toimintaohjeet on asemalla sijoitettava oven vieressä olevan valokatkaisimen viereen B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

  • sijoituskorkeus 1400-1600 mm B105, lähde: B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys

Kääntyvästä käsijohteesta on WC:ssä oltava symboli käsijohde ylös nostettuna ja alas laskettuna B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Lukitulle WC:lle tulee olla selkeät avaamis- ja avunpyyntöohjeet B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Reitti WC-tiloihin opastetaan katkeamattomasti koko kulkureitillä B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Lähteet

  • A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
  • A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
  • B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
  • B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
  • B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
  • B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
  • B102: Esteetön wc-ja pesutilaopas Invalidiliitto ESKE RT-KORTIT
  • B105: Näkövammaisten liitto ry https://www.nakovammaistenliitto.fi/fi/saavutettavuus-ja-esteettomyys
  • B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
  • B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)
