Luiska sisätilassa

Näytä ohjeet, jotka koskevat

Näytä ohjeet, jotka ovat

Luiska sisätilassa

Päivitetty: 01.2.2025

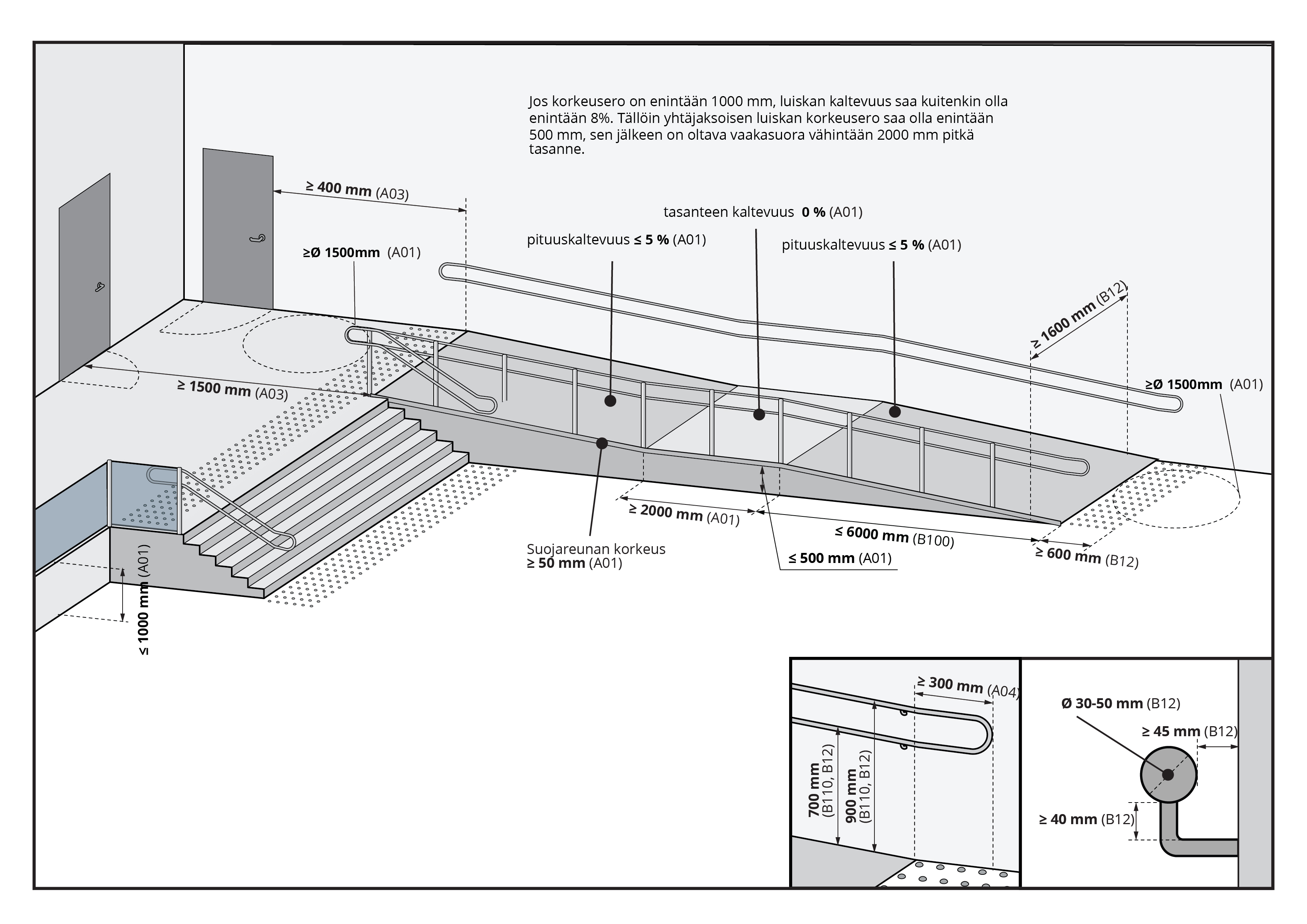

Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.

Sisällys

• 1. YLEISTÄ
• 2. LUISKAN MITOITUS
• 3. YLÄ- JA ALATASANNE
• 4. VÄLITASANNE
• 5. PINNAT
• 6. KÄSIJOHDE
• 7. VAROITUSALUEET

1. YLEISTÄ

Luiskalla tarkoitetaan liikkumis- ja toimimisesteisille tarkoitettua (portaan korvaavaa) kulkuyhteyttä tasojen välillä. Luiska on kulkuväylän osa. B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

Yksittäinen porras ei ole sallittu vaan silloin tasoero on hoidettava luiskalla B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Kun luiskan tasoero on yli 300 mm ja luiska on jyrkempi kuin 5 %, tulee vaihtoehtona olla myös portaat B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Katetussa ja suojatussa tilassa olevien liukuportaiden ja hissin yhteydessä on aina oltava vaihtoehtoisena yhteytenä portaat tai luiskayhteys B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Portaan välittömässä läheisyydessä on oltava luiska tai hissi B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Luiskan lisäksi tarvitaan aina helppokulkuiset portaat matalallekin tasoerolle, sillä luiska ei sovellu kaikille B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Luiskan kaltevien osuuksien tulee olla suoravartiset ja kääntymisen tulee tapahtua vain välitasanteiden kohdalla. B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

2. LUISKAN MITOITUS

Luiskan on oltava helposti havaittava ja suora A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Luiska on suoravartinen (kääntyy ainoastaan välitasanteiden kohdalla) B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

Luiskan leveys

• ≥ 900 mm A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
• ≥ 900 mm, (suositus ≥ 1200 mm) B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• ≥ 1200 mm lattian tasosta mitattuna A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
• ≥ 1600 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• ≥ 900 mm, jos luiskan pituus on ≤ 6000 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• ≥ 1800 mm, jos luiskan toiseen päähän ei ole näköyhteyttä, suositus B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Luiskan vapaa leveys, jotta kaksi pyörätuolia mahtuu kohtaamaan ≥ 1800 mm B5, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment

Esteetön reitti ei voi kulkea yksikaistaista (900 mm leveä) luiskaa pitkin B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Hissittömissä tiloissa olevan luiskan on oltava kaltevuudeltaan maltillinen, jyrkät luiskat sallitaan vain lyhyillä matkoilla A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä

Luiskan kaltevuus saa olla enintään 5% A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Jos kokonaiskorkeusero on enintään 1000 mm, luiskan kaltevuus saa kuitenkin olla enintään 8%. Tällöin yhtäjaksoisen luiskan korkeusero saa olla enintään 500 mm, sen jälkeen on oltava vaakasuora vähintään 2000 mm pitkä tasanne. A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Luiskan sivukaltevuus ≤ 2 % B110, B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Luiskan reunassa on oltava suojareuna, jos luiska ei rajaudu kiinteään rakenteeseen ≥ 50 mm A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Avokaiteen alapiena voi toimia suojareunana korkeudella ≥ 50 mm B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä

Luiskan pituus ilman välitasanteita ≤ 6000 mm B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

3. YLÄ- JA ALATASANNE

Luiskan ylä- ja alapäässä on oltava vähintään 1500 mm pitkä vaakasuora tasanne. A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä

Tasanteen pituus- ja sivukaltevuus ≤ 2 % B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Luiska lähtee tasanteesta ilman tasoeroa B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

4. VÄLITASANNE

Jos luiska kääntyy välitasanteella yli 10% niin, välitasanteen leveys/pituus 1500mm x 1500 mm, vanhoissa rakennuksissa sallitaan 1200 mm * 1200 mm B5, B100, lähde: B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment; B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Portaan tasanteelle aukeavan oven etäisyyden luiskasta tai porrassyöksyn yläreunasta on sivuseinällä oltava ≥ 400 m ja päätyseinällä ≥ 1500 mm. A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Jos luiskan leveys on alle 1200 mm, luiskan kääntymistasanteelle tehdään väljennys B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Tasanteen sivukaltevuus ≤ 2 % B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

5. PINNAT

Luiskan kulkupinnan on oltava

• tasainen, kova ja luistamaton A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
• helposti havaittava B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
• heijastamaton B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Pinnan tasaisuudessa, mukaan lukien laudoituksen raot ja laattojen saumat ei ole yli 5 mm poikkeamia B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

6. KÄSIJOHDE

Portaassa ja luiskassa on oltava käsijohde koko pituudella ja molemmilla puolilla syöksyä A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Käsijohde luiskan molemmilla puolilla A03, A10, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta; A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä

Käsijohteesta on saatava tukeva ote A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Käsijohteen ja sen päätteen on oltava turvallinen A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Käsijohteen päät taivutettu niin, ettei siihen voi takertua B12, B100, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Johteen on jatkuttava yhtenäisenä välitasanteella A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Julkisissa ulko- ja sisätiloissa johteen on jatkuttava syöksyn alkamis- ja loppumiskohdan ohi ≥ 300 mm A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Kokoontumistilojen yli 2400 mm leveissä portaissa tai luiskissa käsijohteen on sijoituttava jakamaan väylä enintään mainitun levyisiin osiin ≤ 2400 mm A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Tarvittaessa on oltava kaksi käsijohdetta päällekkäin lasten ja pyörätuolilla liikkuvien huomioon ottamiseksi A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Käsijohteen korkeus/korkeudet

• Kahdella korkeudella A03, A10, B12, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta; A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä; B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• 700 ja 900 mm B110, B15, B100, lähde: B15: Jalankulun suunnittelu, 34/2022; B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• (suositus 700 ja 900 mm) 850-1000 mm, 600-750 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohde erottuu tummuuskontrastina taustastaan B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

Käsijohde asennetaan kaikkiin portaisiin ja luiskiin, myös silloin, kun tasoero on vain yhden askelman korkuinen. B123, lähde: B123: RT 88-11019 Kaiteet ja käsijohteet (maksullinen) helmikuu 2023, Rakennustieto, RT-kortti

6.1 KÄSIJOHDEPROFIILIN OMINAISUUDET

Pyöreän käsijohteen halkaisija

• Ø 25-40 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• Ø 30-50 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Alemman käsijohteen halkaisija Ø 25 mm sopii myös lapsille B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö

Käsijohde on kiinnitetty alhaalta, etäisyys rakenteesta ≥ 40 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohteen etäisyys seinästä

• noin 50 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• ≥ 45 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• 35-45 mm B123, B124, lähde: B123: RT 88-11019 Kaiteet ja käsijohteet (maksullinen) helmikuu 2023, Rakennustieto, RT-kortti; B124: RT-103027 Portaat ja luiskat (maksullinen)

Käsijohteen pinta on sileä eikä sen kiinnikkeet tai etäisyys seinästä estä käden liu´uttamista B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohteen pinnan ei tule sisältää nikkeliä, kumia, keinokumia B30, lähde: B30: Lämmitetty betoniporras 31549

Pistekirjoitusopasteet asennetaan molemmilla puolilla olevien käsijohteiden takapintoihin molempiin päihin vähintään ylempään käsijohteeseen. Suositeltavaa on asentaa pistekirjoitusopaste sekä ylempään että alempaan johteeseen. (Ks. Tarkemmat tiedot kortista Koho-opasteet) B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Käsijohde on muodoltaan pyöreä tai pyöristetty suorakaide B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE

7. VAROITUSALUEET

Kulkureitillä olevat luiskat, askelmat, kynnykset ja tasoerot on osoitettava selvästi pintojen tummuuserojen tai huomiomerkinnän avulla. A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta

Luiskan alkamis- ja päättymiskohdassa varoitusalue syvyys 600 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Varoitusalueen syvyys, jos luiska on suoraan kulkuväylän jatkeena 1200 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Varoitusalueen on erotuttava muista tuntoon perustuvista ohjaavista reiteistä ja poluista B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Varoitusalue erottuu tummuus ja tuntokontrastilla ympäristöstään B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017

Lähteet

• A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
• A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
• A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
• B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
• B5: ISO 21542:2021 Building construction — Accessibility and usability of the built environment
• B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
• B15: Jalankulun suunnittelu, 34/2022
• B30: Lämmitetty betoniporras 31549
• B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
• B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
• B123: RT 88-11019 Kaiteet ja käsijohteet (maksullinen) helmikuu 2023, Rakennustieto, RT-kortti
• B124: RT-103027 Portaat ja luiskat (maksullinen)
