Ulko-ovi
Ulko-ovi
Päivitetty: 01.2.2025

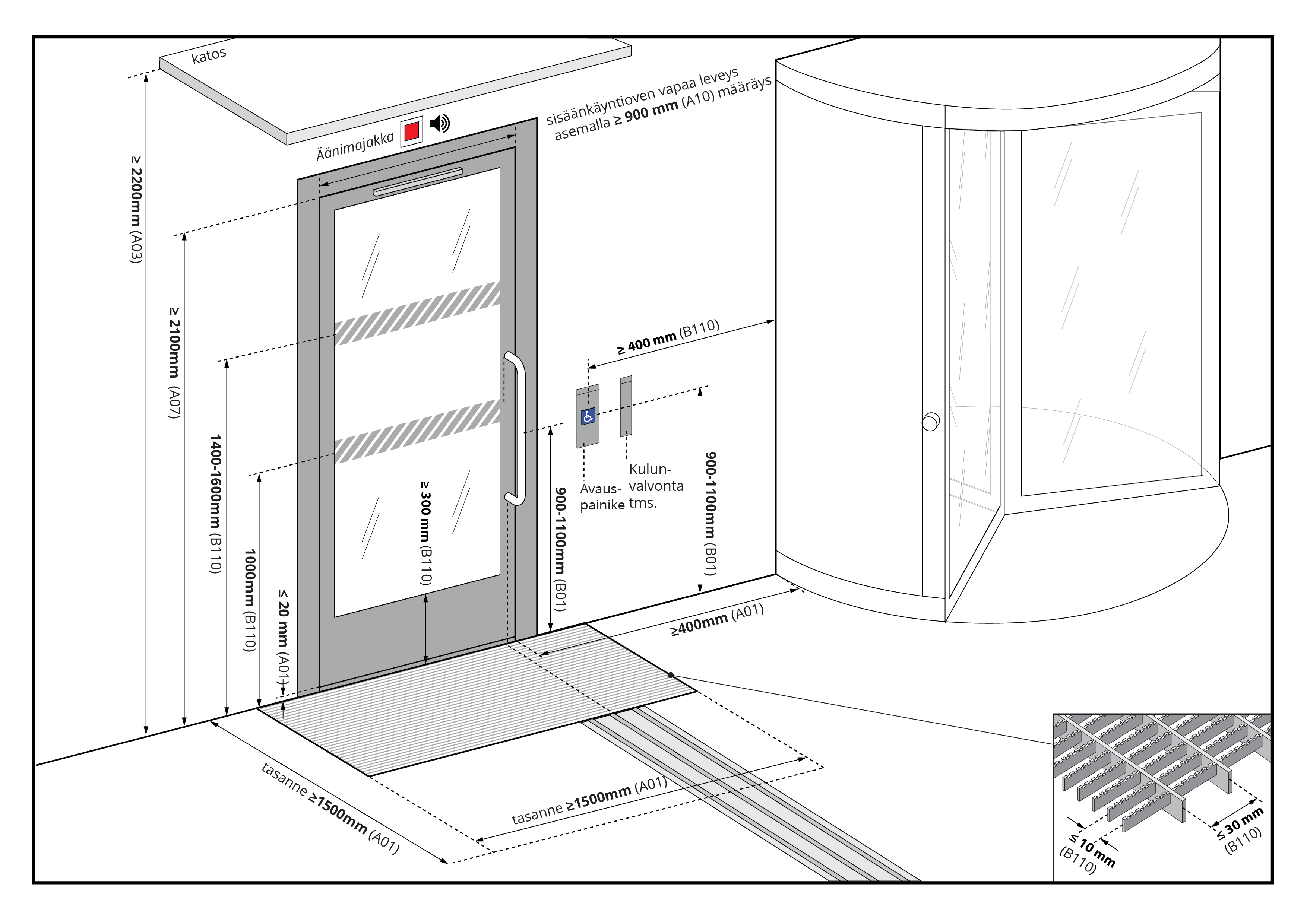

Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.

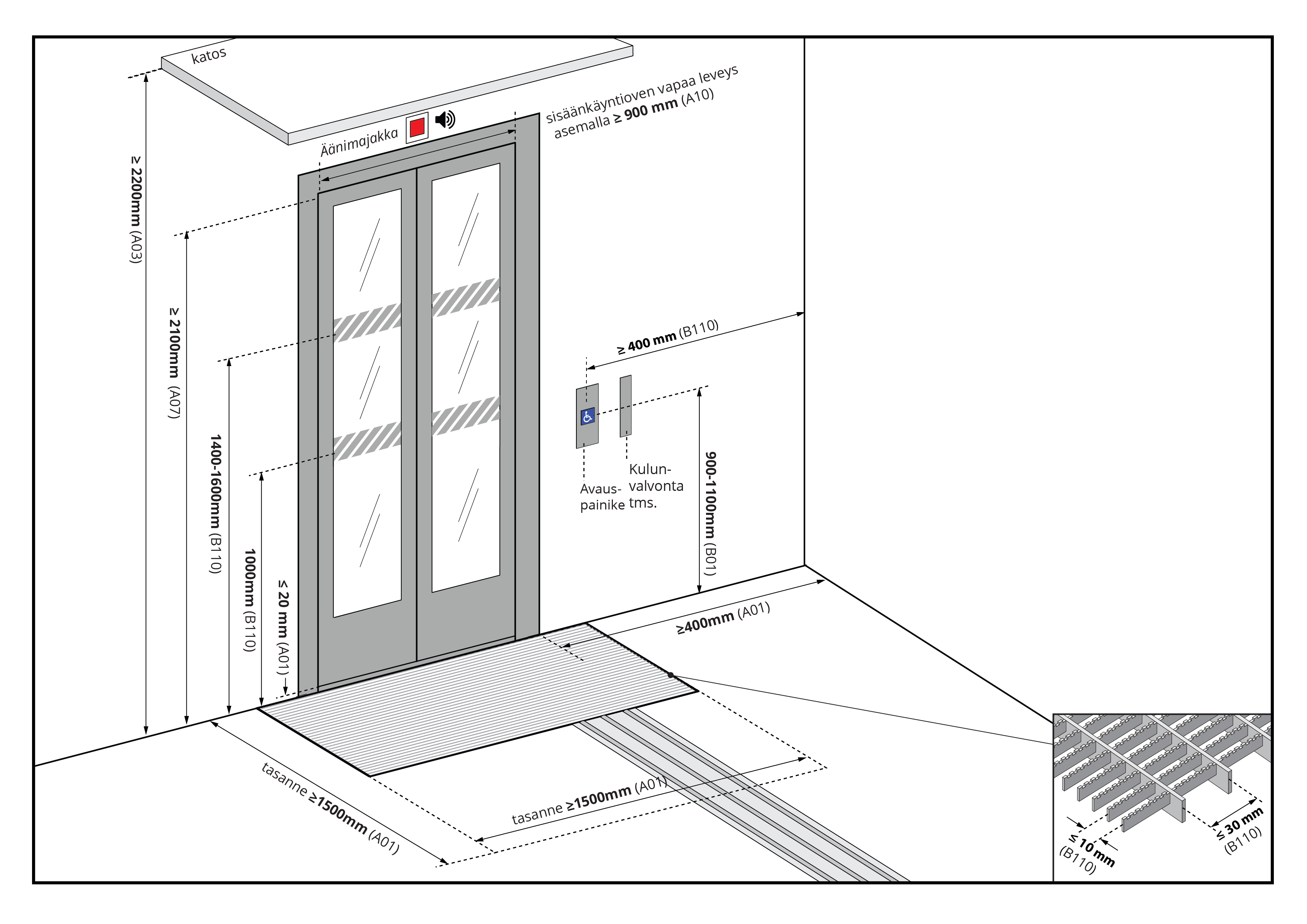

Kuva on suuntaa-antava eikä varsinainen esimerkkikohde.
1. SISÄÄNKÄYNTI, YLEISTÄ
Sisäänkäynnit suunnitellaan esteettömiksi B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Sisäänkäynnin on oltava helposti havaittavissa B110, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Jos pääsisäänkäynti ei ole esteetön, reitti vaihtoehtoiselle sisäänkäynnille opastetaan pääsisäänkäynniltä ja saapumissuunnalta B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Vaihtoehtoisen sisäänkäynnin on oltava käytettävissä yhtä itsenäisesti kuin varsinaisen pääsisäänkäynnin B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Sisäänkäynnin on oltava suojattu katolta putoavalta lumelta ja kinostumiselta katoksella jonka korkeus on ≥ 2200 mm B100, A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta; B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Sisäänkäynnin ja kulkuväylän kohdan ja talvella käytettävän leikki- ja oleskelualueen sekä rakennusta ympäröivän katualueen ja muun yleisen alueen on oltava suojattu katolta putoavalta lumelta ja jäältä lumiestein katemateriaali ja katon kallistus huomioon ottaen A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
Ovi tulee olla helposti avattavissa myös olosuhteiden muuttuessa A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
- 100-300 lx B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- 50-200 lx B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Metroasemat
- Sisäänkäynnin edustan sulana-pito metroasemilla 3 m – 5 m B100, B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018); B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
- Metroaseman sisäänkäyntiovien ulko- ja sisäpuolella on hiekkasyvennykset, joissa vedenpoisto ja jalkasäleikkö HST, h=25 mm Alupro JS-PL säletyyppi 7. Säleikköelementit nostettavia, pulttikiinnitys B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
Pääsisäänkäynnin ollessa esteellinen vaihtoehtoisen esteettömän sisäänkäynnin tulee sijaita lähellä pääsisäänkäyntiä ja johtaa samaan sisääntuloaulaan B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Kulkuyhteys vaihtoehtoiselle sisäänkäynnille tulee opastaa ja yli 50 m etäisyys tulee merkitä opasteeseen B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Läheisyydessä tummuuskontrastilla erotettu pyöräpysäköinti kulkuväylän ulkopuolella B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Ulko-oven edustalla istuimilla varustettu kulkuväylästä tummuus- ja materiaalierolla erotettu odotustila B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Odotusalueella erikorkuisia istuimia 300, 450, 500-550 mm B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Sisäänkäynnin edusta on valaistava hyvin
2. SISÄÄNKÄYNTITASANNE
Ulko-oven edessä tasanne pyörätuolilla kääntymiseen
- ≥ 1500 x ≥ 1500 mm A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
- suositus ≥ 1800 x ≥ 1800 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ulko-oven avautumispuolen etäisyys seinän sisänurkasta tai muusta kiinteästä esteestä ulkopuolella
- ≥ 400 mm A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
- ≥ 400 mm, suositus ≥ 600 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Tasanteelle aukeavan oven etäisyys luiskan tai porrassyöksyn yläreunasta syöksyn sivuseinällä ≥ 400 mm A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
Tasanteelle aukeavan oven etäisyys luiskan tai porrassyöksyn yläreunasta syöksyn päätyseinällä ≥ 1500 mm A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
Kulkuväylään rajautuvan tasanne enintään 20 mm korkeammalla kuin maan pinta B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Sisäänkäyntitasanten kaltevuus ≤ 20 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Tasanteen sivureunat on varustettava korotuksella, joka estää luisumasta reunan yli, jos tason ja kaiteen tai seinän välisestä raosta mahtuu leveydeltään yli 50 mm kokoinen kuutio A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
Oven (ulko-ovi) edustalla on jalkasäleikkö samassa tasossa sisäänkäyntitasanteen kanssa B110, B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE; B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Sisäänkäynnin edessä olevan jalkasäleikön rakojen korkeus(K) /leveys(L)
- (K) ≤ 10 mm / (L) ≤ 30 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- säletyyppi 7 B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
- vapaa silmäväli ≤ 20 mm B24, lähde: B24: MSK Metrosuunnittelun käsikirja
- (K) ≤ 5 mm / (L) ≤ 30 mm B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Oven auki pitämiseksi ei käytetä maahan kiinnitettävää tappia. Tappi ei sovellu liikkumisesteiselle ja aiheuttaa kompastumisvaaran. B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Näkövammaisten kulkua ohjaavan kohokuvion tulee johdattaa ovenkahvan kohdalle
3. YLEISET MÄÄREET, KAIKKI OVET
Rakennuksen ulko-oven ja asuinrakennuksen tilankäyttöä palvelevan oven on toimittava siten, että liikkumis- ja toimimisesteinen henkilö voi sen helposti avata A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
Sisäänkäynti ei saa olla esteellinen myöskään avaamiseen tarvittavan voiman suuruuden, tai hallintalaitteiden sijoittelun tai signaalin heikon havaittavuuden johdosta B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Raskas tai karmileveydeltään yli 1 000 mm ovi varustetaan automaattisella tai painikkeen avulla toimivalla avauksella B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Metroasemat
- Metroasemien ulko-ovet ovat oletusarvoisesti automaattiovia B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
- Liukuovia ei käytetä metroasemilla poistumiseen B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
- Mikäli mahdollista, poistumisovet ovat erilliset kääntöovet liukuovien vieressä B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
- Metroasemalla kaikki ovet ovat pariovia (kaksilehtisiä) B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
- Metroasemien yleisötilojen ovet RST- tai alumiiniprofiililasiovia tai palo-ovia B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
Ovien paikat voidaan merkitä lattiapintaan tummuuskontrastina erottuvana oven levyisenä kaistana B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ovipuhelimissa ja merkinantolaitteissa (ovikello, kulunvalvonta) tulee olla ääni- ja valomerkit B111, lähde: B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)
Ovipuhelimessa oleva puheyhteys voi korvata äänimerkin B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Oven ja portin yhteyteen voidaan sijoittaa näkövammaisille tarkoitettu äänimajakka B111, lähde: B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)
Pääsisäänkäynti voidaan merkitä näkövammaisille äänimajakalla B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Äänimajakka ulkona sisäänkäynnillä ulko-oven yläpuolella B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opasteäänen tulee olla ärsyttämätön. Jatkuvasti piippaava ääni ei sovellu B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Ääniopasteen voi varustaa myös liiketunnistimella, jolloin se aktivoituu vain tarpeen tullen, eikä kuulu ympäristössä jatkuvasti B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Opasteäänillä tulee olla hyvä kuuluvuus ja suunnistautumista auttava äänen rakenne B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
4. MITOITUS, KAIKKI OVET
Oven leveys
- Sisäänkäyntien ja tuulikaappien, käytävillä sijaitsevien ovien ja aukkojen sekä liikkumisesteisille soveltuvien hygieniatilojen ovien kulkuaukon vapaa leveys, asemalla esteetön reitti ≥ 900 mm A10, lähde: A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
- Pääkulkuoven vapaa leveys esteettömän liikkumisen kannalta ≥ 850 mm B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
- Rakennuksen sisäisellä kulkuväylällä olevan ja porraskäytävästä asuntoon johtavan oven leveys ≥ 850 mm A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
- Uloskäytävän (pääkulkuovi) oven vapaan leveys muissa kuin pientaloissa, uloskäytävällä olevien ovien määrän ja leveyden on mahdollistettava sitä käyttävien henkilöiden poistuminen ≥ 1200 mm A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
- Metroaseman oviaukon leveys 1800 mm B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
Uloskäytävien perusvaatimuksena on 2 toisistaan riippumatonta uloskäyntiä A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Uloskäytävän kautta tulee voida kuljettaa henkilö paareilla A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
Oven hallintalaitteiden (painike, vedin, painonappi, ovikoodi, ovipuhelin, kulunvalvonta) sijoituskorkeussuositus 900-1100 mm B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Ovikellon ja ovipuhelimen, koodilukon, kulunvalvontalaitteen sijoituskorkeus oven aukeamispuolella maasta 900-1100 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Oven vapaa korkeus/karmin korkeus
- ≥ 2100 mm /2200 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
- 2300 mm B17, B111, lähde: B17: HKL Metroasemien suunnitteluohje (2018); B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)
- Uloskäytävän korkeus ≥ 2100 mm A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
- Huonetilan kulkuväylän oviaukon kohdalla kulkuväylä voi olla oven välttämättömien karmien ja kynnyksen verran kulkuväylän 2100 mm:ä matalampi A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
- ≥ 2200 mm B24, lähde: B24: MSK Metrosuunnittelun käsikirja
Kynnys
- Oven yhteydessä ei saa olla tasoeroa tai kynnystä, ellei se ole ääni-, kosteus- tai muiden vastaavien olosuhteiden vuoksi välttämätöntä. Tällöin kynnys tai tasoero saa olla enintään 20 millimetriä korkea. A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
- Kynnyksiä on vältettävä. Ainoa hyväksyttävä syy kynnyksen rakentamiseksi on paloturvallisuus. B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
- Kynnys on muotoiltava helposti pyörätuolilla tai pyörällisellä apuvälineellä ylitettäväksi A01, lähde: A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
- Pyöristetty kynnys on suorareunaista helpompi ylittää B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kauko-ohjatun sähkölukon avautumisen merkkinä ääni ja merkkivalo B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Painikkeella, kaukosäätimellä tai liiketunnistimella toimiva ovenavausjärjestelmä on suositeltavin B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Poistumisoven alaosa umpirakennetta, suositus B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
Kynnyksessä olevan luiskan kaltevuus ≤ 8% B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
5. KÄSIN AVATTAVA OVI
Ovi tulee voida avata ja sulkea yhdellä kädellä oven kummaltakin puolelta B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Oven avaaminen ei saa edellyttää voimaa tai sorminäppäryyttä B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Esteettömän käsin avattavan oven avaamiseen tarvittava voima
- ≤ 10 N (1 kg) B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- ≤ 25 N B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Ovien avauslaitteet on voitava havaita helposti ja käyttää tuntoaistilla B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Oven painike/vedin erottuu tummuuskontrastina taustasta B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Oven painikkeet tulee voida tunnistaa kosketuksella ja painikkeiden toiminnot on esitettävä niissä B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Ovessa molemmin puolin oven levyiset työntötangot B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Oven (ellei ole liukuovi) molemmin puolin pystysuuntainen lankavedin B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Pystysuuntaisesta lankavetimestä saa helpoimmin hyvän otteen ranteella tai käsivarrella B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Vetimen leveys ≥ 140 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Vetimen etäisyys ovesta
- ≥ 35 mm, ote sormilla B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- ≥ 60 mm, ote ranteella B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ei kosketusallergiaa aiheuttavia materiaaleja vetimissä ja painikkeissa B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ei nikkeliä, kumia tai keinokumia vetimissä, painikkeissa B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Metroasemilla käsin avattava (kääntöovi) sallitaan vain, jos on tilanpuute, tai ovi on poistumistieovi B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
Vetimen halkaisija 24-40 mm B123, lähde: B123: RT 88-11019 Kaiteet ja käsijohteet (maksullinen) helmikuu 2023, Rakennustieto, RT-kortti
Oven tulee pysyä auki-asennossa eikä ovipumppu ole suositeltava B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
6. SÄHKÖISESTI AVATTAVA OVI
Avauspainikkeen sijoituskorkeus
- 900-1100 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- 850-1100 mm B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
- 900-1000 mm B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Avauspainikkeen etäisyys nurkasta tai kiinteästä esteestä ≥ 400 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Avauspainikkeen painamiseen tarvittava voima enintään 10 N B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Käyttäjän ei tarvitse siirtyä pois avautuvan oven tieltä painettuaan painiketta B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Päällekkäisistä oven avaus- ja sulkemispainikkeista ylempi on aina avauspainike B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Manuaalista avauspainiketta on voitava käyttää kämmenellä /kyynärpäällä B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
- ≤ 20 N B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Oven ohjaimien on oltava koholla pinnasta ja varustettu tuntoon perustuvilla toimintoja esittävillä merkinnöillä B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Oven tulee pysyä auki ≥ 25 s B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Turvatunnistimen tulee estää oven törmääminen kulkijaan B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Avauspainike on helposti käytettävässä kohdassa B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Avauspainike erottuu tummuuskontrastilla taustasta B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Avauspainike sijoittuu oven avautumispuolelle B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Avauspainike merkitään (ISA-tunnuksella) B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
Oven aukeamiskaari merkitään lattiapintaan B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
7. AUTOMAATTIOVI
Jos liukuovia käytetään poistumisovina, ne on varustettava hätäavausjärjestelmällä B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ovessa turvatunnistin, ettei ovi tule päälle B12, B111, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017; B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)
Automaattioven tunnistin reagoi myös lyhytkasvuisiin ja lapsiin B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Sivuun liukuva ovi ei saa aiheuttaa törmäysvaaraa B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Kulkijaa kohden automaattisesti avautuvan oven edessä tarvittava turvaetäisyys merkitään kulkuväylän pintaan tummuus- ja materiaalikontrastina B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Näkövammaista käyttäjää varoitetaan avautumisalueesta tuntokontrastilla B12, lähde: B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
Oven tulee pysyä auki ≥ 25 s B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Metroasemat
- Liukuovet pitää pystyä avaamaan kaikissa poikkeustilanteissa, kuten esimerkiksi sähkökatkon aikana B24, lähde: B24: MSK Metrosuunnittelun käsikirja
- Metroasemien ulko-ovet ovat oletusarvoisesti automaattiovia B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
- Metroasemien automaattiovet ovat oletusarvoisesti liukuovia B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
- Liukuovia ei käytetä metroasemilla poistumiseen B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
- Metroasemien automaattiovien ohjaukset ja hälytykset KIVA-järjestelmään B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
Sähkövirran katketessa ovi on voitava avata käsin (liikesuunta ovilehden sulkeutuvaan reunaan) ≤ 90 N A34, lähde: A34: SFS-EN 16005:2023 + A1:2024, Power operated pedestrian doorsets. Safety in use. Requirements and test methods.
Sähkövirran katketessa oven salpa on voitava avata käsin voimalla ≤ 67 N A34, lähde: A34: SFS-EN 16005:2023 + A1:2024, Power operated pedestrian doorsets. Safety in use. Requirements and test methods.
Oven avautumisesta voi varoittaa äänimerkillä B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Oven aukeamiskaari merkitään lattiapintaan B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Automaattisesti avautuvassa portissa tulee olla avautumisesta ilmoittava valo ja äänimerkki B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
8. PYÖRÖOVI
Pyörö-oven vieressä on oltava oltava ISO 13850:2015, pysäytysluokan 1 mukainen hätäpysäytyspainike A34, lähde: A34: SFS-EN 16005:2023 + A1:2024, Power operated pedestrian doorsets. Safety in use. Requirements and test methods.
Hätäpysäytyslaite sijoitetaan rakennuksen sisäpuolelle sisäänkäynnin viereen A34, lähde: A34: SFS-EN 16005:2023 + A1:2024, Power operated pedestrian doorsets. Safety in use. Requirements and test methods.
Pyöröoven yhteydessä on oltava aina vaihtoehtoinen vapaasti käytettävä esteetön ovi (avauspainikkeellinen- ja/tai manuaaliovi) B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Pyöröoven lisäksi suositellaan käyttöön esteetön ovi, johon näkövammaisten ohjaavat kohomerkinnät kulkuväylän pinnassa ohjataan B01, lähde: B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
Pyöröovien pyyhkäisemillä alueilla valaistusvoimakkuus ≥ 50 lx A34, lähde: A34: SFS-EN 16005:2023 + A1:2024, Power operated pedestrian doorsets. Safety in use. Requirements and test methods.
9. OVEN HAVAITTAVUUS
Ulko-oven havaittavuus paranee, kun ovi erottuu tummuuskontrastina ympäröivästä seinästä B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ovi on helppo havaita, kun ovilevys tai ovea ympäröivät listat erottuvat tummuuskontrastina ja painikkeet erottuvat ovilevyn pinnasta B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Oven tulee olla turvalasia ja se tulee merkitä helposti havaittavalla merkinnällä törmäysten välttämiseksi A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
Ikkunat, lasiseinät ja lasiovet, joihin vaara törmätä on merkittävä siten, että ne havaitaan helposti A03, lähde: A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
Lasioven alareunassa 300 mm potkulevy B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Läpinäkyvän oven kontrastimerkinnät kahdella korkeudella 1000 ja 1400-1600 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Kontrastimerkinnän korkeus ≥ 100 mm B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Oven paikka voidaan merkitä lattiaan tummuus- ja materiaalikontrastin avulla B110, lähde: B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
Ovi helposti hahmotettavissa taustasta ja oven painike ovesta (erottuu tummuuskontrastilla) B111, lähde: B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)
Ulko-oven havaittavuutta korostettu B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Ulko-ovi sijoittuu syvennykseen B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Lasi-oveen sijoitetun opasteen taustaksi tulee asentaa tummuuskontrastin muodostama taustakalvo B116, lähde: B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
10. PALOTURVALLISUUS
Uloskäytävän ovien on avauduttava poistumissuuntaan A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Poistumistieoven on avauduttava automaattisesti, jos siinä on sulkijalaite, tai ovi on raskas A07, lähde: A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
Palo-ovet pidetään auki palosulakkeilla, jotka sulkeutuvat palotilanteessa. Heloitus suunniteltava yhdessä sähkösuunnittelijan kanssa B17, lähde: B17: HKL Metroasemien suunnitteluohje (2018)
Hätäpoistumistieoven auki työntämiseen tarvittava voima (staattisesti etureunasta suorassa kulmassa ovilehteen) ≤ 150 N A34, lähde: A34: SFS-EN 16005:2023 + A1:2024, Power operated pedestrian doorsets. Safety in use. Requirements and test methods.
Sähkövirran katketessa ovi on voitava avata käsin (liikesuunta ovilehden sulkeutuvaan reunaan) ≤ 90 N A34, lähde: A34: SFS-EN 16005:2023 + A1:2024, Power operated pedestrian doorsets. Safety in use. Requirements and test methods.
Sähkövirran katketessa oven salpa on voitava avata käsin voimalla ≤ 67 N A34, lähde: A34: SFS-EN 16005:2023 + A1:2024, Power operated pedestrian doorsets. Safety in use. Requirements and test methods.
Helppokulkuisen pelastautumisoven avaamiseen tarvittava voima ≤10 N C01 B100, lähde: B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
Lähteet
- A01: 241/2017 Valtioneuvoston asetus rakennuksen esteettömyydestä
- A03: 1007/2017 Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta
- A07: 848/2017 Ympäristöministeriön asetus rakennuksen paloturvallisuudesta
- A10: Komission asetus (EU) no:1300/2014, vammaisten ja liikkumisesteisten henkilöiden esteetöntä pääsyä Euroopan unionin rautatiejärjestelmään koskevista yhteentoimivuuden eritelmistä
- A34: SFS-EN 16005:2023 + A1:2024, Power operated pedestrian doorsets. Safety in use. Requirements and test methods.
- B01: Ympäristöministeriön ohje rakennuksen esteettömyydestä
- B12: Ratatekniset ohjeet (RATO) osa 16, Väylät ja laiturit, 43/2017
- B17: HKL Metroasemien suunnitteluohje (2018)
- B24: MSK Metrosuunnittelun käsikirja
- B100: Esteettömyyskartoitusopas 2019 2019, Invalidiliitto ESKE
- B110: Esteetön rakennus ja ympäristö 2019, Ympäristöministeriö
- B111: RT 09-10884 Esteetön liikkumis- ja toimimisympäristö (maksullinen)
- B116: RT 91-11282 Kiinteistöjen opasteet (maksullinen)
- B123: RT 88-11019 Kaiteet ja käsijohteet (maksullinen) helmikuu 2023, Rakennustieto, RT-kortti
